Gli strumenti Annotazione consentono di creare oggetti di annotazione a cui vengono applicate scale di annotazione specifiche. In AutoCAD Architecture uno strumento di annotazione può essere personalizzato per aggiungere ad un disegno i tipi di annotazione seguenti:
- Note di testo multilinea
- Note basate su simboli con attributi
- Note chiave di riferimento
- Note foglio
- Richiami

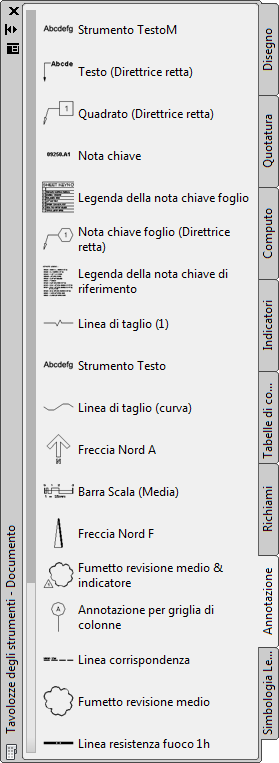

Gli strumenti di annotazione si trovano nella scheda Annotazione della tavolozza degli strumenti Documento:
Un oggetto di annotazione è qualsiasi oggetto a cui viene applicata la scala di annotazione. Di seguito viene fornito un elenco di oggetti di annotazione creati in AutoCAD Architecture:
- Blocchi multivista
- Quote AEC
Le proprietà annotative dei blocchi multivista sono determinate dalla definizione di blocco. Le proprietà annotative delle quote AEC sono determinate dallo stile di quota.
Di seguito viene fornito un elenco di oggetti di annotazione creati in AutoCAD:
- Testo
- TestoM
- Quote
- Direttrici
- Riferimenti blocco
- Tratteggi
Sono annotativi anche i seguenti stili di AutoCAD:
- Testo
- Quote
- Definizioni di blocco
- Multidirettrici

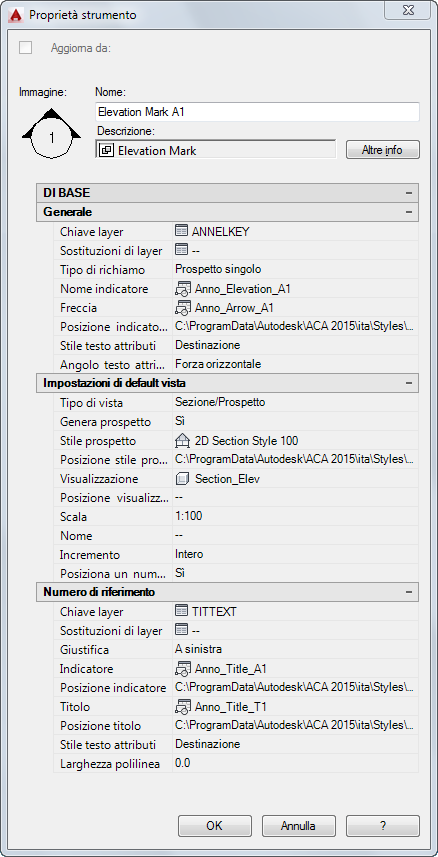

Il tipo specifico di annotazione, il relativo aspetto e le altre caratteristiche sono determinati da valori modificabili dall'utente nel foglio di lavoro Proprietà strumento, accessibile dal menu di scelta rapida dello strumento.
