Una nuvola di punti è una raccolta estesa di punti posizionati in un sistema di coordinate tridimensionale. Raccolti da scanner laser 3D o da altre tecnologie, i milioni di punti creano rappresentazioni 3D di strutture esistenti.
I file delle nuvole di punti supportano il processo di progettazione fornendo il contesto reale in cui è possibile ricreare gli oggetti di riferimento o inserire altri modelli. Una volta associata una nuvola di punti ad un disegno, è possibile utilizzarla come linea guida per il disegno, modificarne la visualizzazione o applicare una stilizzazione dei colori per distinguere le diverse caratteristiche.
Utilizzo di Autodesk® ReCap per creare nuvole di punti da file di scansione
Le nuvole di punti vengono derivate dai dati grezzi raccolti mediante uno scanner 3D per ottenere punti da elementi quali edifici, topografie o parti prodotte. Prima di utilizzare i dati, questi devono essere convertiti in file di nuvole di punti leggibili. Utilizzare ReCap per convertire i dati di scansione grezzi in file di scansione (RCS) e per creare file di progetto (RCP) che fanno riferimento a più file RCS. Entrambi i formati possono essere associati ad un disegno di AutoCAD.
Associazione di una nuvola di punti ad un disegno
L'associazione di un file RCS o RCP ad un disegno è molto simile a quella di qualsiasi altro riferimento esterno (xrif). Se le unità di misura nella nuvola di punti associata sono diverse dalle unità di misura utilizzate nel disegno di destinazione, la nuvola di punti viene automaticamente scalata in base al tipo di unità di misura utilizzato nel disegno di destinazione.
Visualizzazione delle nuvole di punti
Per semplificare la visualizzazione e migliorare le prestazioni è possibile modificare le impostazioni di visualizzazione. Applicare le stilizzazioni dei colori per rappresentare visivamente i dati a cui si è interessati.

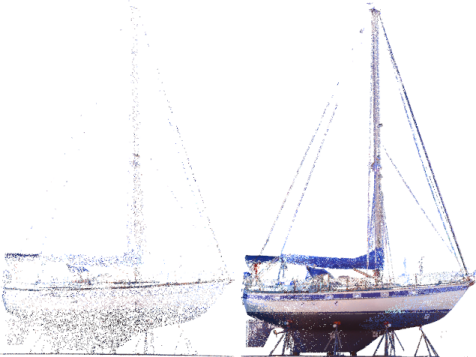

- Modificare la densità della nuvola di punti e la dimensione dei punti. Gestire le prestazioni del programma e il disturbo visivo aumentando o diminuendo il numero di punti visibili e la dimensione dei punti.

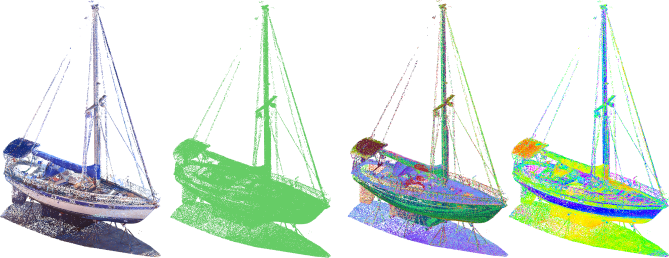

- Utilizzare la stilizzazione dei colori. La stilizzazione dei colori consente di analizzare le caratteristiche all'interno della nuvola di punti. È possibile mantenere i colori originali della scansione oppure applicare uno stile alla nuvola di punti in base al colore degli oggetti, alle normali (orientamento dei punti), all'intensità, all'elevazione e ai dati di classificazione LAS.

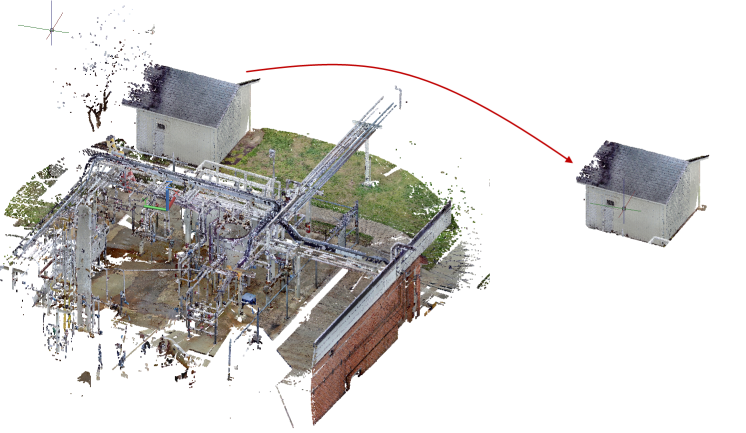

Ritaglio di nuvole di punti
Ritagliare aree rettangolari, poligonali o circolari per visualizzare solo le parti più significative della nuvola di punti.
Operazioni di modifica standard per le nuvole di punti
- È possibile tagliare, copiare, incollare, spostare, scalare, ruotare e cancellare le nuvole di punti.
- Per modificare le proprietà generali, quali colore e layer, utilizzare la tavolozza Proprietà. È inoltre possibile modificare il punto di inserimento, la rotazione e la scala, bloccare e sbloccare la nuvola di punti, mostrare o nascondere le aree ritagliate e scegliere una stilizzazione e uno schema di colori.

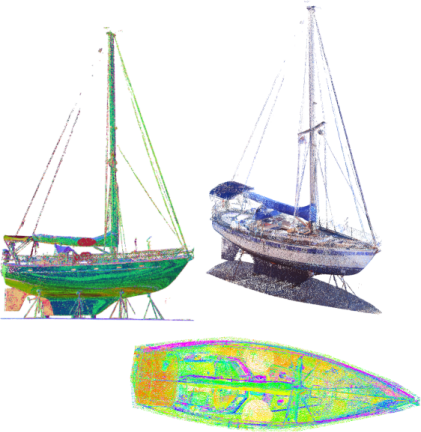

Esplorazione delle nuvole di punti
Per esplorare le nuvole di punti sono disponibili vari strumenti.
- Utilizzare Gestione nuvole di punti per visualizzare o nascondere regioni separate (file RCS) all'interno di un progetto di nuvola di punti (file RCP). Fare doppio clic su una scansione in Gestione nuvole di punti per visualizzare la nuvola dal punto di vista dell'apparecchio fotografico utilizzato per la scansione. Utilizzare il comando ROTASSE3D o PASSEGG3D per una visualizzazione panoramica.
- Utilizzare il comando 3DORBITA in combinazione con la variabile di sistema ORBITAUTOTARGET per impostare un punto di mira per l'orbita attorno ad una nuvola di punti.
- I comandi 3DORBITA
, ROTASSE3D
e PASSEGG3D
sono disponibili nel gruppo Grafica della scheda contestuale Nuvola di punti:
- Utilizzare l'opzione Oggetto del comando UCS per allineare il sistema UCS al punto più vicino su una nuvola di punti o ad uno dei relativi segmenti piani (se la nuvola di punti include dati di segmentazione generati da Autodesk ReCap).
