Finestra di dialogo Situazione Nascondi - Impostazioni Nascondi

Vista struttura Illustra graficamente la situazione Nascondi. Il nome della situazione Nascondi è il nodo principale. I livelli sono visualizzati come nodi secondari del nodo principale, elencati in base all'ordine Z. I nomi dei blocchi, delle viste di componente e delle cartelle presenti nella situazione Nascondi vengono visualizzati nella struttura sotto i rispettivi livelli. Gli elementi geometrici elementari come linee e archi selezionati per un livello vengono visualizzati come oggetti liberi denominati in base a una singola entità.
Barra degli strumenti Verticale Contiene i pulsanti che operano sull'elemento selezionato nella vista struttura. La disponibilità di ciascun pulsante dipende dalla sua applicabilità alla selezione.
	Pulsanti
		Crea un livello e lo aggiunge sotto la selezione corrente nella struttura.
		Nasconde temporaneamente la finestra di dialogo in modo che sia possibile selezionare oggetti per il livello attualmente selezionato. Per selezionare un'istanza del blocco: Fare clic su una geometria appartenente all'istanza del blocco. Nella descrizione comandi viene visualizzato il nome del blocco. Per selezionare una vista componente o una cartella: Continuare a fare clic su un oggetto appartenente alla vista componente o alla cartella finché il nome della vista componente o della cartella non viene visualizzato nel suggerimento. Per selezionare un oggetto libero : Continuare a fare clic sull'oggetto libero finché il nome viene visualizzato nel suggerimento. Per rimuovere un oggetto dal gruppo di selezione: Tenere premuto MAIUSC e continuare a fare clic sull'oggetto finché il nome viene visualizzato nella finestra della descrizione comandi.
		Rimuove l'elemento selezionato nella struttura dalla situazione Nascondi.
		Sposta il livello selezionato in alto.
		Sposta il livello selezionato in alto di una posizione.
		Sposta il livello selezionato in basso di una posizione.
		Sposta il livello selezionato in fondo.
		Nasconde temporaneamente la finestra di dialogo per mostrare il disegno. Premere ESC o INVIO per tornare alla finestra di dialogo.

Nome Consente di assegnare un nome alla situazione Nascondi. Non è necessario che i nomi delle situazioni Nascondi siano univoci. L'assegnazione di nomi significativi alle situazioni Nascondi consente di identificarle rapidamente nel Browser di Mechanical.
Memorizza situazione Nascondi su Visualizza i nodi del browser di Mechanical in cui è possibile salvare la situazione Nascondi. Nota: Non è possibile salvare le situazioni Nascondi su componenti di riferimento esterni.
Visualizza linee nascoste Imposta lo stile delle linee nascoste su linee tratteggiate (abilitata di default). Deselezionare questa casella di controllo per rendere invisibili le linee nascoste.

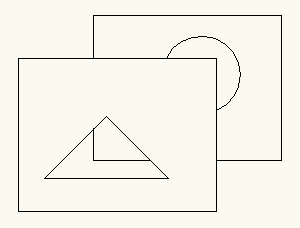

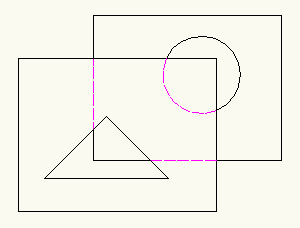

	Effetti della casella di controllo Visualizza linee nascoste In questo esempio, la casella di controllo Visualizza linee nascoste è selezionata. In questo esempio, la casella di controllo Visualizza linee nascoste è deselezionata.
Usa solo layer specificati per situazioni Nascondi Esclude dalla situazione Nascondi gli oggetti non appropriati, ad esempio tratteggi e linee d'asse.
Impostazioni Consente di aprire la finestra di dialogo Opzioni Nascondi e di impostare i valori di default per AMSHIDE.

Nota:

1. Impostare i valori di default per questa finestra di dialogo nella finestra di dialogo Nascondi opzioni, a cui si accede tramite il comando OPZIONI/AMOPTIONS, scheda AM:Struttura Nascondi opzioni.
2. È possibile ridimensionare la finestra di dialogo trascinandone un lato o un angolo.
