In questo esercizio, si utilizza il comando di scostamento a gradini della linea caratteristica per generare un'impronta semplificata da cui iniziare la pendenza.
Nella Carta utilizzata in questa esercitazione viene visualizzata una piattaforma di edificio in due finestre disposte verticalmente. Nella finestra di destra, la piattaforma di edificio è visualizzata in una vista piana. La piattaforma di edificio viene disegnata nella finestra di destra. Nella finestra di sinistra, la piattaforma di edificio è visualizzata in una vista modello. Questa vista viene utilizzata per esaminare lo stato del disegno durante la lavorazione.
Creare una linea caratteristica di scostamento a gradini
- Aprire Grading-6.dwg, che si trova nella cartella delle Carte di esercitazione.
- Alla riga di comando, immettere OffsetGapType. Immettere il valore 1.
La variabile OffsetGapType controlla come vengono trattati gli spazi potenziali tra i segmenti quando è previsto lo scostamento per le polilinee chiuse, ad esempio la linea caratteristica della piattaforma di edificio. Impostando questa variabile su 1, gli spazi vengono riempiti con segmenti di archi raccordati; il raggio di ogni segmento arco è uguale alla distanza di scostamento.
- Fare clic sulla scheda
. - Alla riga di comando, immettere 1.5 come distanza di scostamento.
- Nella finestra di destra, quando viene richiesto di selezionare una linea caratteristica, fare clic sulla linea caratteristica blu che rappresenta la piattaforma di edificio.
- Quando viene richiesto di specificare il lato per lo scostamento, fare clic all'esterno della piattaforma di edificio.
- Alla riga di comando, immettere G per specificare un valore di pendenza. Immettere il valore -1 per la pendenza.
- Premere Invio per terminare il comando.
Viene visualizzata la linea caratteristica scostamento a gradini. Notare nella finestra di sinistra che a sinistra della rampa, la curva della linea caratteristica di scostamento a gradini non è ben formata. Dal momento che si tratta di una linea caratteristica indipendente, è possibile utilizzare gli strumenti di modifica delle linee caratteristiche per rifinire la soluzione.
Aggiungere raccordi alla linea caratteristica
- Fare clic sulla scheda
. - Quando viene richiesto di selezionare un oggetto, fare clic sulla linea caratteristica dello scostamento.
- Alla riga di comando, immettere R per specificare il raggio per il raccordo. Immettere il valore 15.000 per il raggio.
- Su ogni lato della rampa, fare clic su un angolo interno acuto della linea caratteristica dello scostamento.

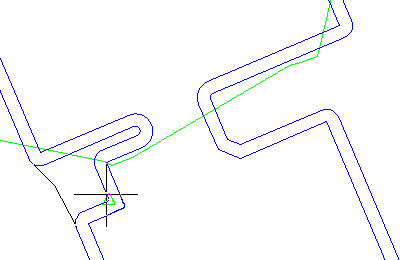

Quando si sposta il mouse sulla linea caratteristica, un triangolo verde evidenzia gli angoli che è possibile raccordare e viene visualizzata l'anteprima di un raccordo. Per un esempio dell'angolo da selezionare, vedere l'immagine seguente.

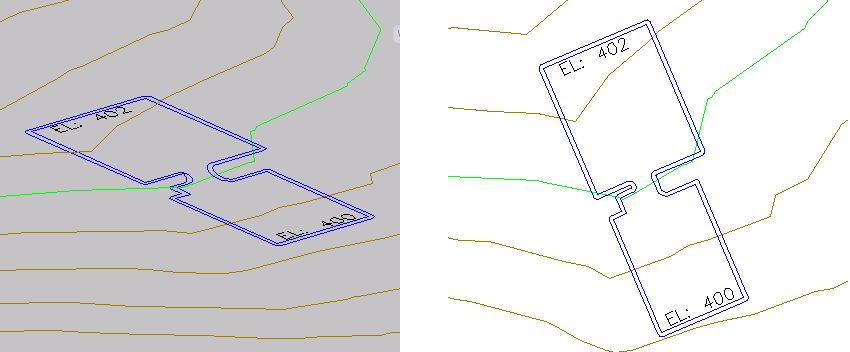

Il raccordo viene applicato alla linea caratteristica. Notare nella finestra di sinistra che il raccordo utilizza le quote altimetriche della linea caratteristica esistente e interpola uniformemente le quote altimetriche lungo la lunghezza del raccordo.
- Premere due volte Invio per terminare il comando.
Per procedere con questa esercitazione, passare all'Esercizio 2: Creazione di una scarpata da un'impronta ad una superficie.
