In questo esercizio verrà modificato un elenco di parti per assegnare codici di elementi di costo alle parti della rete di condotte al momento della loro creazione. Verrà anche illustrato come assegnare codici di elementi di costo alle parti della rete di condotte esistenti.
Questo esercizio è la prosecuzione dell'Esercizio 2: Assegnazione di codici di elementi di costo a oggetti AutoCAD.
Specificare le impostazioni dei comandi di Valutazione della quantità
- Aprire Quantities-3.dwg, che si trova nella cartella delle Carte di esercitazione.
Questa Carta contiene un'area delimitata commerciale, costituita da un'impronta di edificio, un'area di parcheggio e strade di accesso. L'area delimitata contiene inoltre una rete fognaria per l'acqua piovana che presenta condotte e diversi tipi di pozzetti.
- Fare clic sulla scheda
. - Nella vista Gestione valutazione della quantità, fare clic su
. - Nella finestra di dialogo Impostazioni comando valutazione quantità, in Calcola opzioni valutazione quantità, specificare i parametri seguenti:
- Tipo di calcolo: 3D
- Tipo di lunghezza condotta: Ai bordi interni
Questi parametri indicano che verranno segnalate le lunghezze delle condotte, utilizzando la distanza fissa dal bordo interno di ogni pozzetto.
- Fare clic su OK.
Aggiungere codici di elementi di costo ad una rete di condotte
- Nella Carta, selezionare una parte della rete di condotte. Fare clic sulla scheda
. - Nella finestra di dialogo Proprietà rete di condotte, nella scheda Impostazioni layout, in Elenco parti retefare clic su
Modifica selezione corrente. - Nella finestra di dialogo Elenco parti rete, nella scheda Condotte espandere la categoria Fognatura acqua piovanaCondotta in calcestruzzo.
- Nella riga CCA da 18 pollici, fare clic su
. - Nella finestra di dialogo Elenco elementi di costo, espandere la categoria Preferiti.
- Nella categoria Preferiti, selezionare ID elemento di costo60201-0600.
- Fare clic su OK.
- Fare clic sulla scheda Pozzetti.
- Ripetere i passaggi da 4 a 7 per assegnare elementi di costo ai pozzetti seguenti:
Pozzetto ID elemento di costo 51 x 6 x 51 inch Concrete Rectangular Headwall Mat_CONC 60103-0100 Eccentric Structure 48 dia 24 frame 24 cone 5 wall 6 floor Mat_CONC 60403-1100 60409-0500 - Fare clic su OK per tre volte.
Aggiungere parti con elementi di costo alla rete di condotte
- Selezionare una condotta nella Carta. Fare clic sulla
. - Sulla barra degli strumenti Strumenti layout di rete, specificare i parametri seguenti:
- Pozzetto: Eccentric Structure 48 dia 24 frame 24 cone 5 wall 6 floor Mat_CONC
- Condotta: CCA da 18 pollici
Condotte e pozzetti: Selezionato
- All'interno della Carta, fare clic su due punti.

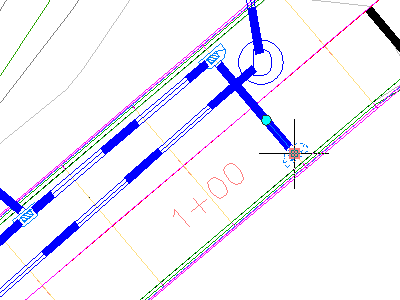

Questa azione consente di creare due pozzetti collegati da una condotta.
- Premere Invio.
- Passare il cursore su uno dei nuovi pozzetti.

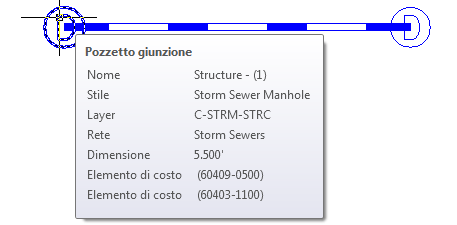

Nella descrizione comandi vengono visualizzati la descrizione e l'ID di ciascun elemento di costo assegnato a tale pozzetto.
Assegnare elementi di costo alle parti della rete di condotte esistenti
- Nella Carta, selezionare uno dei bacini di drenaggio lungo la strada.
- Fare clic con il pulsante destro del mouse, Fare clic su Seleziona simili.
- Nella vista Gestione valutazione della quantità, fare clic su
. - Nella categoria Preferiti, selezionare gli ID elemento di costo 60403-1100 e 60409-0500
- Premere Invio.
- Passare il cursore su uno dei bacini di drenaggio.

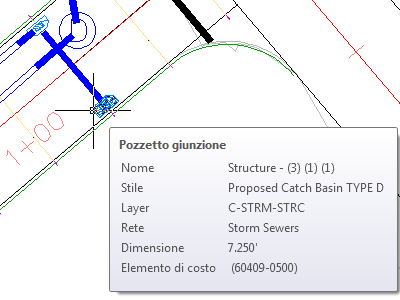

Nella descrizione comandi vengono visualizzati la descrizione e l'ID degli elementi di costo assegnati al bacino di drenaggio.
Ulteriori approfondimenti: ripetere questa procedura sugli altri pozzetti nella rete, assegnando codici di elementi di costo, appropriati per bacini di drenaggio quadrati, pozzetti di ispezione e pozzetti di testata.
Per procedere con questa esercitazione, passare all'Esercizio 4: Assegnazione di codici di elementi di costo ai modellatori.
