Esercizio 4: Assegnazione di codici di elementi di costo ai modellatori

In questo esercizio verrà creato uno stile serie codici per assegnare codici di elementi di costo ad aree del modellatore e oggetti lineari.

Uno stile serie codici applica gli elementi di costo ai codici di collegamento o di punto che definiscono sezioni tipo del modellatore. Lo stile serie codici consente di utilizzare il tipo di modellatore per calcolare quantità per numerose unità di misura, ad esempio:

• Area o volumi cumulativi: per estrarre volumi cumulativi di aree del modellatore chiuse, applicare codici di elementi di costo ai collegamenti del modellatore.

  I collegamenti con i codici di elementi di costo vengono utilizzati per estrarre l'area dell'elemento di costo o quantità volumetriche dei materiali come asfalto, ghiaia o terreno.

• Quantità lineari: per estrarre quantità lineari lungo una linea caratteristica del modellatore, applicare codici di elementi di costo ai punti del modellatore.

  I punti con codici di elementi di costo vengono utilizzati per estrarre quantità lineari di materiali come guardrail e cordoli.

• Conteggio dettagliato: per estrarre quantità specificate di un particolare elemento, applicare codici di elementi di costo ai punti del modellatore e utilizzare una formula per calcolare la quantità dalla lunghezza della linea caratteristica.
  Nota:

  Verrà illustrato come creare e applicare formule di elementi di costo nell'Esercizio 6: Utilizzo di formule di elementi di costo.

Questo esercizio è la prosecuzione dell'Esercizio 3: Assegnazione di codici di elementi di costo a parti della rete di condotte.

Creare uno stile serie codici

1. Aprire Quantities-4.dwg, che si trova nella cartella delle Carte di esercitazione.

   Questa Carta contiene un'area delimitata commerciale, costituita da un'impronta di edificio, un'area di parcheggio e strade di accesso.

2. Nella scheda Impostazioni dell'Area strumenti, espandere la raccolta GeneraleStili multifinalitàStili serie codici. Fare clic con il pulsante destro del mouse su Tutti i codici. Fare clic su Copia.
3. Nella scheda Informazioni della finestra di dialogo Stile serie codici, nel campo Nome, immettere Corridor Quantities.
4. Nella scheda Codici, in Collegamento, nella riga Base fare clic su .
5. Nella categoria Preferiti, selezionare ID elemento di costo30202-0600.
6. Fare clic su OK.
7. Ripetere i passaggi da 4 a 6 per applicare i codici di elementi di costo ai collegamenti seguenti:
   • Pavimentazione: 40920-1000
   • Pavimentazione1: 40930-0200
   • Pavimentazione2: 40310-3300
   • Sottobase: 30202-0800
8. Ripetere i passaggi da 4 a 6 per applicare i codici di elementi di costo al Punto seguente:

   Top_Curb: 60902-0800

9. Fare clic su OK.

Applicare la nuova serie di codici al modellatore e alla sezione tipo

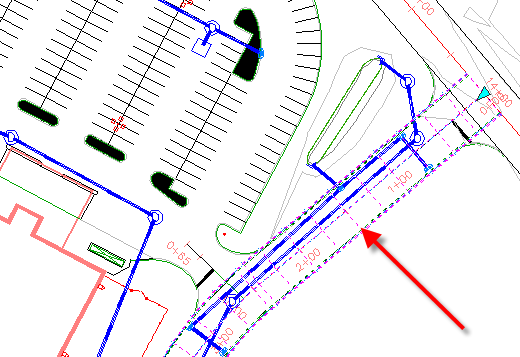

1. Nella Carta, selezionare il modellatore della strada laterale. Fare clic con il pulsante destro del mouse. Fare clic su Proprietà.

2. Nella tavolozza Proprietà, in Dati, per Nome dello stile serie codici, selezionare Corridor Quantities.
3. Premere ESC.
4. Nella Carta, selezionare la linea base di ogni sezione tipo del modellatore. Fare clic con il pulsante destro del mouse. Fare clic su Proprietà.
5. Nella tavolozza Proprietà, in Dati, per Nome dello stile serie codici, selezionare Corridor Quantities.
6. Premere ESC.
7. Ricostruire il modellatore.

Per procedere con questa esercitazione, passare all'Esercizio 5: Utilizzo di rapporti di quantità.
