Esercizio 5: Utilizzo di rapporti di quantità

In questo esercizio verranno generati rapporti di quantità, quindi verranno illustrate diverse modalità per utilizzare i dati risultanti.

È possibile visualizzare e salvare i rapporti in più formati, inclusi XML, CSV, HTML e TXT. Sono disponibili due tipi di rapporti di valutazione delle quantità:

• Rapporto riepilogativo: elenca la somma totale di ogni elemento di costo. È possibile limitare un rapporto riepilogativo per il calcolo delle quantità di elementi di costo relative all'intervallo di progressive di un tracciato specificato.
• Rapporto dettagliato: elenca la quantità di ogni tipo di elemento di costo (area, conteggio e lineare). Ogni istanza di un elemento di costo viene indicata come un elemento di riga separato ed è possibile segnalarne la posizione in relazione ad un tracciato specificato. È possibile limitare un rapporto dettagliato per il calcolo degli elementi di costo relativi all'intervallo di progressive di un tracciato specificato.

Questo esercizio è la prosecuzione dell'Esercizio 4: Assegnazione di codici di elementi di costo ai modellatori.

Generare un rapporto di quantità su elementi di costo riepilogativo

1. Aprire Quantities-5.dwg, che si trova nella cartella delle Carte di esercitazione.

   Questa Carta contiene un'area delimitata commerciale, costituita da un'impronta di edificio, un'area di parcheggio e strade di accesso. Diversi oggetti in questa Carta dispongono di elementi di costo associati ad essi.

2. Fare clic sulla scheda Analizzagruppo Valutazione della quantitàQuantità.
3. Nella finestra di dialogo Calcola valutazione quantità, specificare i parametri seguenti:
   • Tipo di rapporto: Riepilogo
   • Estensioni rapporto: Carta

     Questa opzione specifica che il rapporto includerà dati di elementi di costo per tutti gli oggetti nella Carta corrente. Altre opzioni consentono di limitare il rapporto ad oggetti che si trovano all'interno di un foglio o di un insieme di selezione.

   • Limita estensioni a intervallo progressive tracciato: Deselezionato

     Utilizzare questa opzione per specificare un intervallo di progressive del tracciato in base al quale limitare il rapporto. Il rapporto includerà dati di elementi di costo per oggetti della Carta che possono essere proiettati sul tracciato all'interno dell'intervallo di progressive specificato.

     In questo esercizio il rapporto di quantità non verrà limitato.

   • Includi nel rapporto solo gli elementi di costo selezionati: Deselezionato
4. Fare clic su Calcola.
5. Nella finestra di dialogo Rapporto valutazione quantità, nel menu a discesa, selezionare Summary (TXT).xsl

   Esaminare il rapporto. Notare che nel rapporto vengono elencati ID, descrizione, quantità totale e unità di misura per ogni elemento di costo.

   Nota:

   Le quantità per gli elementi di costo associati ai codici del modellatore non sono calcolate in un rapporto riepilogativo. Nei passaggi seguenti, questi elementi saranno calcolati in un rapporto dettagliato.

6. Nella finestra di dialogo Rapporto valutazione quantità, fare clic su Chiudi.

Generare un rapporto di quantità su elementi di costo dettagliato

1. Nella finestra di dialogo Calcola valutazione quantità, specificare i parametri seguenti:
   • Tipo di rapporto: Dettagliato
   • Estensioni rapporto: Insieme di selezione
   • Limita estensioni a intervallo progressive tracciato: Deselezionato
   • Includi nel rapporto solo gli elementi di costo selezionati: Deselezionato
   • Includi nel rapporto progressiva e scostamento relativi a: Side Road

     In un rapporto dettagliato, viene visualizzato il valore di progressiva e di scostamento per ogni elemento relativo ad un tracciato specificato.

2. Accanto a Estensioni rapporto, fare clic su .

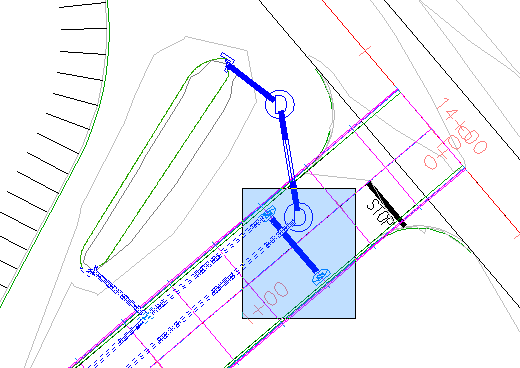

3. Nella Carta, selezionare le condotte e i pozzetti lungo la strada laterale. Premere Invio.

4. Fare clic su Calcola.
5. Nella finestra di dialogo Rapporto valutazione quantità, nel menu a discesa, selezionare Detailed Linear (HTML).xsl .

   Esaminare il rapporto. In questo rapporto vengono visualizzati la lunghezza, la progressiva e lo scostamento del punto iniziale e finale di ogni condotta.

6. Nel menu a discesa, selezionare Detailed Count (HTML).xsl

   Per ogni istanza di elemento di costo, vengono visualizzati la linea base, il valore della progressiva e lo scostamento dell'oggetto al quale è assegnato ogni elemento di costo.

   Notare che numerose istanze dell'Elemento di costo 60409-0500 si trovano a 17 piedi su entrambi i lati del tracciato. Ciò indica che queste prese vengono posizionate lungo i bordi della pavimentazione del modellatore della strada laterale.

Inserire un rapporto di valutazione delle quantità nella Carta

1. Fare clic su Disegna.
2. Eseguire la panoramica su uno spazio vuoto nella Carta.
3. Fare clic per posizionare la tabella.

   Viene eseguito lo zoom sul rapporto di valutazione delle quantità, che si trova in una tabella di AutoCAD della Carta.

Esportare un rapporto sulla valutazione delle quantità

1. Nella finestra di dialogo Rapporto valutazione quantità, nel menu a discesa, selezionare Detailed Area (CSV).xsl .

   È possibile esportare un rapporto di valutazione delle quantità in un qualsiasi formato tra quelli compresi in questo elenco.

2. Fare clic su Salva con nome.
3. Nella finestra di dialogo Salva rapporto valutazione quantità come, individuare la cartella My Civil 3D Tutorial Data.
4. Per Nome file, immettere QTO_Detailed Area (CSV).txt. Fare clic su Salva.

   È possibile importare il file di testo in un'applicazione di foglio di calcolo, ad esempio Microsoft Excel.

5. Fare clic due volte su Chiudi.

Per procedere con questa esercitazione, passare all'Esercizio 6: Utilizzo di formule di elementi di costo.
