Modifica degli stili di ferrovia

Durante la modifica degli stili di ferrovia, è necessario associare lo stile globale ad un gruppo di materiali. Il gruppo di materiali applica una combinazione di componenti ferroviari ad una singola ferrovia. Mediante i gruppi di materiali è possibile modificare l'aspetto della ferrovia quando un oggetto attraversa un tunnel o un ponte.

1. Fare clic su .
2. Visualizzare lo stile da modificare.
   • Sul lato sinistro della Tavolozza stili, fare clic sulla scheda Ferrovia.
   • Selezionare lo stile da modificare.
3. Fare clic su per duplicare uno stile esistente prima di modificarlo.

   È consigliabile copiare uno stile esistente anziché modificare la versione originale.

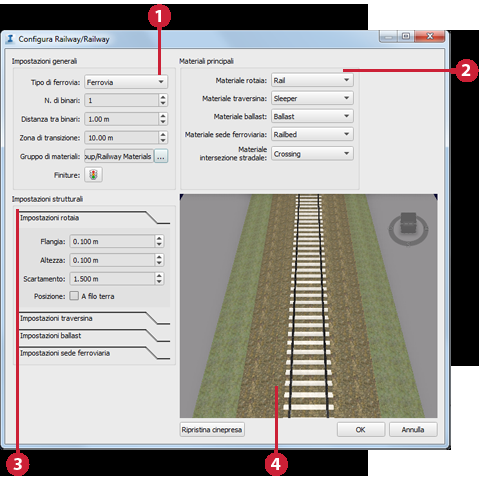

4. Fare doppio clic sulla nuova copia dello stile per modificarne le proprietà.

   È inoltre possibile selezionare lo stile e fare clic su Modifica le proprietà dello stile selezionato.



   1. Impostazioni generali
   2. Materiali principali
   3. Impostazioni strutturali (fare clic su un'intestazione per visualizzare le impostazioni corrispondenti)
   4. Area di anteprima
5. In Impostazioni generali specificare quanto segue:

   Impostazione	Descrizione
   Tipo di ferrovia	Selezionare Ferrovia, Ponte o Tunnel.
   N. di binari	La modifica del numero di binari determina l'aggiornamento dell'anteprima. Si tratta di un valore di default, sostituito da qualsiasi valore effettivo per un determinato oggetto quando si applica lo stile.
   Distanza tra binari	Questa impostazione ha effetto solo sugli stili con più binari (N. di binari non deve essere inferiore a 2). È possibile visualizzare la regolazione della distanza nell'anteprima.
   Zona di transizione	Definisce la distanza di unione al terreno su entrambi i lati della ferrovia. Se ad esempio la zona di transizione è di 9 m, è presente uno spazio di 9 m a sinistra e a destra della ferrovia, nel quale il terreno passa dall'altezza originale all'altezza della ferrovia. A zone di transizione più grandi corrispondono regolazioni del terreno più graduali.
   Gruppo di materiali	Raccolta di materiali e categorie correlate che consentono di associare un materiale ai diversi componenti di uno stile di ferrovia. Nel catalogo è possibile definire ogni componente del gruppo di materiali separatamente. Vedere Modifica degli stili esistenti.

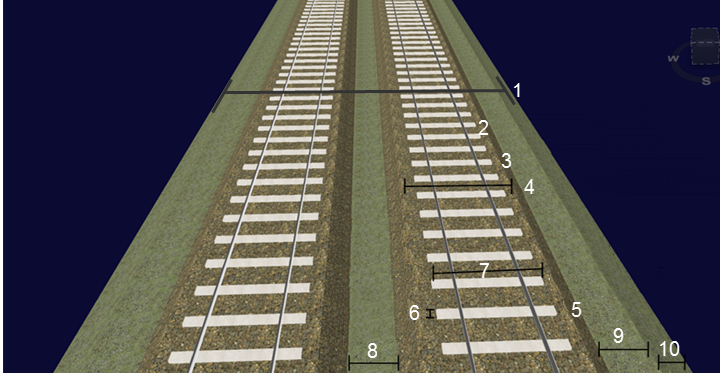

6. In Impostazioni strutturali specificare quanto segue:


   1. Sede ferroviaria
   2. Ballast
   3. Scarpata del ballast
   4. Larghezza del ballast
   5. Traversina
   6. Larghezza traversina
   7. Lunghezza traversina
   8. Distanza tra binari
   9. Larghezza sede ferroviaria
   10. Scarpata sede ferroviaria

   Impostazione	Descrizione
   Nota: Per visualizzare ciascun gruppo di impostazioni, fare clic sul titolo corrispondente.
   Impostazioni rotaia	Specificare le unità di misura per la flangia, l'altezza della rotaia e lo scartamento. Indicare se i binari sono all'altezza del suolo(senza traversine) o meno. La flangia deve essere inferiore alla metà della lunghezza della traversina, e lo scartamento dei binari deve essere inferiore alla lunghezza della traversina.
   Impostazioni traversina	Specificare le unità di misura per la lunghezza, l'altezza, la spaziatura e la larghezza della traversina (perpendicolare ai binari). Le traversine possono essere denominate anche traverse.
   Impostazioni ballast	Specificare le unità di misura per l'area del ballast (materiale presente fra le traversine). Specificare la larghezza, l'altezza e la scarpata del ballast.
   Impostazioni sede ferroviaria	Specificare le unità di misura per l'area della sede ferroviaria (superficie sulla quale è posizionata la ferrovia). Specificare la larghezza, l'altezza e la scarpata della sede ferroviaria. La larghezza è la parte della sede ferroviaria esterna all'area del ballast. In quest'area, se sufficientemente ampia, può sostare il personale durante il passaggio dei treni. La scarpata non può avere un'inclinazione superiore a 70 gradi.

7. Nella sezione Materiali principali, specificare i materiali da utilizzare per le rotaie, le traversine, il ballast, la sede ferroviaria e le aree di intersezione stradale.
8. Se si modifica uno stile di ponte ferroviario, in Impostazioni ponte specificare lo spessore del muro del ponte, il materiale della parte inferiore e dei lati del ponte, nonché la larghezza, altezza, spaziatura e il materiale delle pile.
9. Se si modifica uno stile di tunnel ferroviario, in Impostazioni tunnel specificare l'altezza e lo spessore del muro del tunnel, nonché i materiali per la parte superiore e inferiore del soffitto e per i muri del tunnel.
