Consente di definire le giunzioni ad angolo da aggiungere alle facce in lamiera.
- Accesso
-
Barra multifunzione:
scheda Lamiera
gruppo Modifica
Giunzione angolo
Forma
Controlla la forma, il metodo di misurazione del gioco, il tipo di sovrapposizione ed i parametri del gioco relativi alla giunzione angolo.
- Forma
- Seleziona gli spigoli del modello e specifica se separare gli angoli.
- Giunzione angolo
- Specifica una nuova geometria dell'angolo tra le facce in lamiera complanari o intersecanti esistenti.
- Separazione angolo
- Specifica un angolo separato. Usare questa opzione per aprire un angolo retto per creare una giunzione angolo della lamiera (di norma su un modello delle parti convertito).
- Spigoli
- Seleziona uno spigolo del modello su ogni faccia.
- Angolo retto/Giunzione
-
Opzione denominata Angolo retto quando gli spigoli selezionati sono sulla faccia complanare e Giunzione quando gli spigoli selezionati sono situati su facce non piane. I controlli includono:
- Metodo di misurazione del gioco utilizzato.
- Tipo di sovrapposizione del gioco della giunzione.
- Valore della distanza del gioco.
- Percentuale di sovrapposizione (se necessaria).
- Distanza gioco massima
- Usare questa opzione per creare un gioco della giunzione ad angolo che può essere misurato in modo coerente con l'uso di un calibro di ispezione fisico.
- Distanza faccia/spigolo
-
Consente di creare un gioco della giunzione ad angolo che può essere misurato dalla faccia accanto al primo spigolo selezionato fino al secondo spigolo selezionato. Le giunzioni ad angolo sono coerenti con le giunzioni prodotte dalle versioni di Autodesk Inventor anteriori alla R2008.
- Opzioni di sovrapposizione
-
Nota: Le opzioni descritte di seguito dipendono dagli spigoli e dalle facce selezionati e dal metodo di misurazione della distanza del gioco selezionata precedentemente.
- 45 gradi
- Selezioni complanari/distanza gioco massima. Applica il tipo di giunzione Gioco simmetrico alla giunzione ad angolo selezionata.
- Gioco simmetrico
- Selezioni complanari/distanza faccia/spigolo. Applica il tipo di giunzione Gioco simmetrico alla giunzione ad angolo selezionata.
- Gioco simmetrico
- Selezioni non piane/distanza gioco massima. Applica il tipo di giunzione Gioco simmetrico alla giunzione ad angolo selezionata.
- Nessuna sovrapposizione
- Selezioni non piane/distanza faccia/spigolo. Applica il tipo di giunzione Nessuna sovrapposizione alla giunzione ad angolo selezionata.
- Sovrapposizione
- Selezioni complanari/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
- Sovrapposizione
- Selezioni complanari/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
- Sovrapposizione
- Selezioni non piane/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
- Sovrapposizione
- Selezioni non piane/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
- Sovrapposizione invertita
- Selezioni complanari/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
- Sovrapposizione invertita
- Selezioni complanari/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
- Sovrapposizione invertita
- Selezioni non piane/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
- Sovrapposizione invertita
- Selezioni non piane/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
- 45 gradi

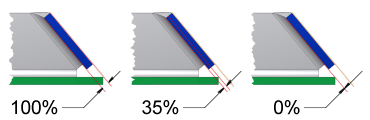

- Percentuale sovrapposizione
- Indica la sovrapposizione come percentuale dello spessore della flangia, usando un valore decimale compreso tra 0 e 1. L'opzione è valida quando il tipo di sovrapposizione viene specificato come sovrapposizione o sovrapposizione invertita.
- Gioco
-
- Gioco: specifica la distanza tra gli spigoli o tra una faccia ed uno spigolo della giunzione angolo. Immettere un valore se è diverso da quello di default.
- Spessore: il valore specificato nello stile lamiera attivo. Se il valore è stato modificato in precedenza, è possibile reimpostarlo al parametro definito nello stile lamiera.
È inoltre possibile utilizzare le opzioni dell'elenco a discesa per:
- Misurare una distanza di lavorazione da utilizzare per questo valore.
- Mostrare le quote per identificare una quota da utilizzare per questo valore.
- Elencare i parametri che devono essere sostituiti per questo valore oppure reimpostare il valore su Valore lavorazione nel caso in cui sia stato modificato in precedenza.
- (Altro)
-
- Angolo esteso
- Specifica la modalità di estensione dell'angolo.
- Allineata
- Proietta la prima faccia in modo che risulti allineata alla seconda faccia.
- Perpendicolare
- Proietta la prima faccia in modo che risulti perpendicolare alla seconda faccia.
Scheda Piega (Bend)
Per informazioni sulla scheda Piega (Bend), vedere Opzioni di piegatura della lamiera: riferimenti.
Scheda Angolo
Per informazioni sulla scheda Angolo, vedere Opzioni angolo della lamiera: riferimenti.
