Classe di entità geografiche collettore

Un collettore è un canale o una condotta di acque di scarico fra due punti della rete. I collettori sono l'unica entità geografica linea standard di un modello di impianto di acque di scarico.

I modelli di dati contengono sia la geometria reale delle condotte sia la topologia di rete, che costituisce invece una prospettiva più astratta. Dal punto di vista fisico, le condotte si estendono fra due impianti di pozzetto e i pozzetti presentano un certo diametro. Dal punto di vista topologico, i collettori si estendono da un centro all'altro di due pozzetti.

Per ottenere una maggiore precisione della linea fra due pozzetti, utilizzare punti intermedi per aggiungere ulteriori dettagli.

Nota:

Nelle Opzioni modello di settore Acque di scarico, è possibile abilitare la convalida di pozzetto/collettore. Vedere Impostazione delle opzioni modello di settore Acque di scarico.

La convalida di pozzetto/collettore controlla la coerenza dell'altezza inferiore nella classe di entità geografiche collettore e pozzetto. Nel modulo classe di entità geografiche, gli attributi che non corrispondono sono evidenziati e una descrizione comandi spiega l'incoerenza.

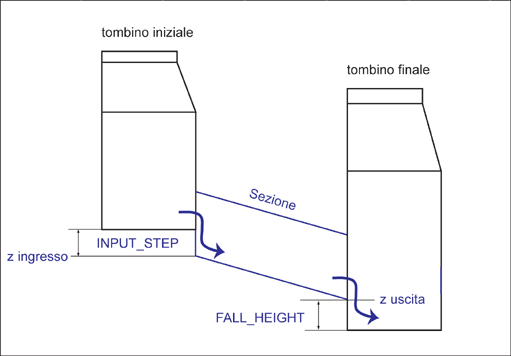

Modello di dati delle acque di scarico: collettore fra due pozzetti. Dal punto di vista fisico, il collettore è rappresentato da una condotta che si estende fra gli impianti dei pozzetti.

Nome Tipo di dati Descrizione

AVG_DEPTH

Numero

Profondità media del collettore.

CADASTRAL_INFO

Varchar2

Descrizione di informazioni catastali, come contorni del terreno, ubicazioni di impianti, quote dei contorni e così via.

CONNECTION_COMMENTS

Varchar2

Commenti di connessione relativi al collettore.

CONNECTION_DESIGNATION

Varchar2

Descrizione di informazioni catastali, come contorni del terreno, ubicazioni di impianti, quote dei contorni e così via.

CONNECTION_DISTANCE

Numero

Profondità media del collettore.

CONNECTION_FIXING

Varchar2

Descrizione di informazioni catastali, come contorni del terreno, ubicazioni di impianti, quote dei contorni e così via.

DATE_ACQUIRED

Data

Data di acquisizione dei dati.

DATE_CREATION

Data

Data di creazione dell'elemento.

DATE_STARTUP

Data

Data di assunzione di responsabilità per l'elemento.

DIAMETER_INSIDE

Numero

Diametro interno del collettore.

DIAMETER_OUTSIDE

Numero

Diametro esterno del collettore.

DIMENSION_1

Numero

Prima quota dell'elemento, misurata in metri.

DIMENSION_2

Numero

Seconda quota dell'elemento, misurata in metri.

DISTANCE

Numero

Distanza coperta dal collettore, misurata in metri.

END_Z

Numero

Altezza sopra il livello del mare del punto finale del collettore, misurata in metri.

EXIST_SPECIAL_PROFILE

Numero

Profilo speciale esistente del collettore.

FALL_HEIGHT

Numero

Altezza di caduta d'acqua presso il punto finale del collettore, misurata in metri.

FID_CONSESSIONAIRE

Numero

Concessionario dell'elemento.

Correlato a:

  • WW_CONTACT

FID_DRAIN_AREA

Numero

Bacino versante del collettore.

Correlato a:

  • WW_DRAIN_AREA

FID_ENV_PARAMETERS

Numero

Relazione con i parametri ambientali.

Correlato a:

  • WW_ENV_PARAMETERS

FID_INSTALLER

Numero

Impresa responsabile della costruzione dell'elemento.

Correlato a:

  • WW_CONTACT

FID_LOCATION

Numero

Ubicazione dell'elemento (via).

Correlato a:

  • WW_LOCATION

FID_MAINTENANCE

Numero

Azienda responsabile per la manutenzione dell'elemento.

Correlato a:

  • WW_CONTACT

FID_MANUFACTURER

Numero

Produttore dell'elemento.

Correlato a:

  • WW_MANUFACTURER

FID_OPERATOR

Numero

Operatore dell'elemento.

Correlato a:

  • WW_CONTACT

FID_OWNER

Numero

Proprietario dell'elemento.

Correlato a:

  • WW_CONTACT

FID_TREATMENT_PLANT

Numero

Impianto di trattamento correlato all'elemento. Vedere Impianto di trattamento.

Correlato a:

  • WW_TREATMENT_PLANT

FID_WASHING_AREA

Numero

Area di lavaggio in cui è posizionato il collettore. Vedere Area di lavaggio.

Correlato a:

  • WW_WASHING_AREA

FILE_NAME

Varchar2

File correlato all'elemento.

FIXING

Varchar2

Voce fissaggio.

GROUP_SECTION

Varchar2

Collettore di gruppo.

HYDRAULIC_FRICTION

Numero

Attrito idraulico o scabrosità all'interno di un collettore che diminuisce la pressione in relazione alla lunghezza.

ID_ACCURACY

Numero

Modalità di determinazione della posizione corrente dell'elemento, ad esempio esattamente, mediante posizionamento, sconosciuta o in modo inesatto.

Correlato a:

  • WW_ACCURACY_TBD

ID_CATHODIC_PROTECTION

Numero

Tipo di protezione catodica applicata al collettore, ad esempio anodo sacrificale, c.a., c.c. e così via.

Correlato a:

  • WW_CATHODIC_PROTECTION_TBD

ID_COATING_INSIDE

Numero

Tipo di rivestimento lungo la parte interna del collettore.

Correlato a:

  • WW_COATING_TBD

ID_COATING_OUTSIDE

Numero

Tipo di rivestimento lungo la parte esterna del collettore.

Correlato a:

  • WW_COATING_TBD

ID_CONDITION

Numero

Condizione dell'elemento, ad esempio, danneggiato, non ermetico e così via.

Correlato a:

  • WW_CONDITION_TBD

ID_CONNECTION_EDGE_TYPE

Numero

ID del tipo di segmento di connessione.

Correlato a:

  • WW_CONNECTION_EDGE_TYPE_TBD

ID_CONNECTION_TYPE

Numero

ID del tipo di connessione.

Correlato a:

  • WW_CONNECTION_TYPE_TBD

ID_CONSTR_PROFILE

Numero

Elemento costruito aggiuntivo sul profilo.

Correlato a:

  • WW_CONSTR_PROFILE_TBD

ID_DATA_ORIGIN

Numero

ID dell'origine dati.

Correlato a:

  • WW_DATA_ORIGIN_TBD

ID_DISPOSITION_STATE

Numero

Stato di disposizione dell'elemento, ad esempio fine ciclo, pianificato e così via.

Correlato a:

  • WW_DISPOSITION_STATE_TBD

ID_DRAIN_PATTERN

Numero

Codice del modello di spurgo.

Correlato a:

  • WW_DRAIN_PATTERN_TBD

ID_FLOODPLAIN

Numero

Indica se il collettore si trova in una piana inondabile.

Correlato a:

  • WW_FLOODPLAIN_TBD

ID_FOUNDATION

Numero

Tipo di fondamenta.

Correlato a:

  • WW_FOUNDATION_TBD

ID_FUNCTION

Numero

ID della funzione.

Correlato a:

  • WW_FUNCTION_TBD

ID_GROUNDWATER

Numero

ID della falda acquifera.

Correlato a:

  • WW_GROUNDWATER_TBD

ID_HEIGHT_ACCURACY

Numero

Precisione della quota altimetrica.

Correlato a:

  • WW_HEIGHT_ACCURACY_TBD

ID_HYDRAULIC_FUNCTION

Numero

Funzione idraulica dell'elemento.

Correlato a:

  • WW_HYDRAULIC_FUNCTION_TBD

ID_LAYING_TYPE

Numero

Definisce la modalità di posizionamento dell'elemento nella relativa ubicazione, ad esempio fosso aperto, posato sul suolo e così via.

Correlato a:

  • WW_LAYING_TYPE_TBD

ID_LINING

Numero

ID del rivestimento.

Correlato a:

  • WW_LINING_TBD

ID_LINING_MATERIAL

Numero

ID del materiale di rivestimento.

Correlato a:

  • WW_MATERIAL_TBD

ID_MARKER_TYPE

Numero

Definisce la modalità di contrassegnazione dell'elemento sul suolo, ad esempio contrassegno, nastro magnetico, nastro e così via.

Correlato a:

  • WW_MARKER_TYPE_TBD

ID_MATERIAL

Numero

Materiale utilizzato per la costruzione dell'elemento.

Correlato a:

  • WW_MATERIAL_TBD

ID_MATERIAL_ORIGIN

Numero

ID dell'origine materiale.

Correlato a:

  • WW_MATERIAL_ORIGIN_TBD

ID_OTHER_CONSTRUCTION

Numero

Descrive eventuali altre costruzioni posizionate nel collettore.

Correlato a:

  • WW_OTHER_CONSTR_TBD

ID_OWNERSHIP

Numero

Proprietario dell'elemento.

Correlato a:

WW_OWNERSHIP_TBD

ID_PRESSURE_PROCEDURE

Numero

ID della procedura di pressione.

Correlato a:

WW_PRESSURE_PROCEDURE_TBD

ID_PROFILE

Numero

Descrive il profilo del collettore.

Correlato a:

WW_PROFILE_TBD

ID_PROFILE_ORIGIN

Numero

ID dell'origine profilo.

Correlato a:

WW_PROFILE_ORIGIN_TBD

ID_RENOVATION

Numero

Descrive il restauro o la sostituzione del collettore, ad esempio calcestruzzo, resina epossidica, raccordo e così via.

Correlato a:

WW_RENOVATION_TBD

ID_SOIL_TYPE

Numero

Tipo di terreno.

Correlato a:

  • WW_SOIL_TYPE_TBD

ID_TRAFFIC_SITUATION

Numero

Stato del traffico che passa sopra il collettore.

Correlato a:

  • WW_TRAFFIC_SITUATION_TBD

ID_UTILISATION

Numero

Utilizzo del collettore.

Correlato a:

  • WW_UTILISATION_TBD

ID_WATER_PROTECTION

Numero

Grado di protezione idrica.

Correlato a:

  • WW_WATER_PROTECTION_TBD

INPUT_DEPTH

Numero

Profondità del collettore nella parte iniziale, misurata in metri.

INPUT_STEP

Numero

Differenza fra la quota altimetrica rispetto al livello del suolo e la quota altimetrica di ingresso del pozzetto iniziale, misurata in metri.

INPUT_Z

Numero

Altezza sopra il livello del mare del punto di ingresso del collettore, misurata in metri.

LISA_GUID

Varchar2

Identificatore unico LISA.

LOCATION

Varchar2

Breve descrizione dell'ubicazione dell'elemento, ad esempio 1 m dalla parete.

MAX_FLOW

Numero

Flusso massimo possibile attraverso il collettore.

MAX_PRESSURE

Numero

Andamento della pressione massima del collettore.

NAME_NUMBER

Varchar2

Nome o numero dell'elemento.

NAME_NUMBER_1

Varchar2

Numero o nome aggiuntivo dell'elemento.

RESOCONTO

Varchar2

Descrizione di altre informazioni univoche relative all'elemento.

OUTPUT_DEPTH

Numero

Profondità del collettore nella parte finale, misurata in metri.

OUTPUT_Z

Numero

Altezza sopra il livello del mare del punto di uscita del collettore, misurata in metri.

PIPE_LENGTH

Numero

Lunghezza della condotta fisica, misurata in metri.

PIPE_SLOPE

Numero

Pendenza della condotta fisica.

RATEDPRESSURE

Numero

Andamento della pressione del collettore.

REGULARINDIVIDUALPIPELENGTH

Numero

Lunghezza della condotta individuale regolare.

SEQUENCEID

Numero

Identificatore unico sequenza.

SERIAL_NUMBER

Varchar2

Numero di serie univoco del produttore.

START_Z

Numero

Altezza sopra il livello del mare del punto iniziale del collettore, misurata in metri.

THICKNESS

Numero

Spessore della parete della condotta.

TOTAL_LENGTH

Numero

Lunghezza 2D del collettore; lunghezza totale tra i pozzetti, misurata nelle unità del modello di settore.

TOTAL_SLOPE

Numero

Pendenza calcolata del collettore.

TRANSIT_RIGHT_DOCUMENT

Varchar2

Riferimento al documento dei diritti di transito su lotto privato.

USER_FLAG

Varchar2

Un'area di lavoro definita dall'operatore. Questo attributo può essere utilizzato dall'operatore per i processi di sistema definiti dall'utente. Non influisce sull'integrità dei dati dell'elemento e non deve essere utilizzato per memorizzarli.

VALUE

Varchar2

Breve descrizione del modello. Questo valore viene utilizzato per la rappresentazione della tabella di dominio del modello.
