Creazione di un'apertura in un pavimento, un tetto o un controsoffitto

Gli strumenti disponibili per le aperture consentono di creare un'apertura verticale o perpendicolare in un tetto, un pavimento o un controsoffitto, ad esempio per l'inserimento di un camino. È possibile ritagliare aperture nelle superfici di questi elementi o selezionare l'intero elemento per realizzare un taglio verticale.

  1. Fare clic su Perpendicolare o Verticale.

    Come selezionare questa opzione

    • Scheda Architetturagruppo Apertura
    • Scheda Strutturagruppo Apertura

    Se si desidera impostare l'apertura come perpendicolare alla superficie selezionata, utilizzare Perpendicolare. Se si desidera impostare l'apertura perpendicolare ad un livello, utilizzare Verticale.

  2. Se si sceglie un'apertura perpendicolare, selezionare una superficie di pavimento, controsoffitto o tetto. Se si sceglie un'apertura verticale, selezionare l'intero elemento.

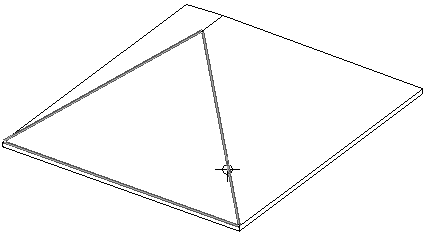

    Selezione di una superficie per aperture perpendicolari

    Elemento selezionato per un taglio verticale

    In Revit viene attivata la modalità di disegno, che consente la creazione di un'apertura di qualsiasi forma.

  3. Fare clic su Termina apertura.
