Creazione di aperture per abbaini in un tetto

Dopo l'aggiunta di un abbaino, è possibile creare un'apertura per l'elemento nel tetto.

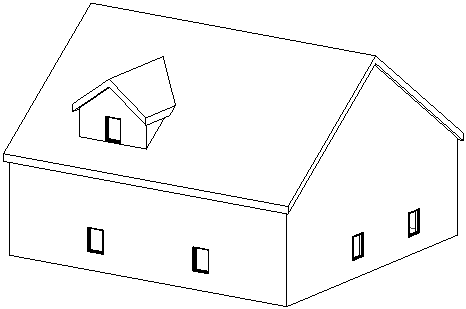

  1. Creare gli elementi del muro e del tetto che costituiscono l'abbaino.
  2. Utilizzare lo strumento Unisci tetto per unire il tetto dell'abbaino al tetto principale.
    Nota: Evitare di utilizzare lo strumento per tetti Unisci geometria per questa operazione. Potrebbe verificarsi un errore durante la creazione dell'apertura per l'abbaino.
  3. Aprire una vista di pianta o di prospetto in cui sia possibile vedere il tetto dell'abbaino e i muri collegati. Se il tetto è estruso, aprire una vista di prospetto.
  4. Fare clic su (Abbaino).

      Come selezionare questa opzione

    • Scheda Architetturagruppo Apertura (Apertura abbaino)
    • Scheda Strutturagruppo Apertura (Apertura abbaino)
  5. Evidenziare il tetto principale nel modello di edificio e fare clic per selezionarlo.

    Controllare la barra di stato per accertarsi che sia stato evidenziato il tetto principale.

    Lo strumento Seleziona bordi del tetto/muro è attivo, di conseguenza è possibile selezionare i contorni dell'apertura per l'abbaino.

  6. Posizionare il cursore nell'area di disegno.

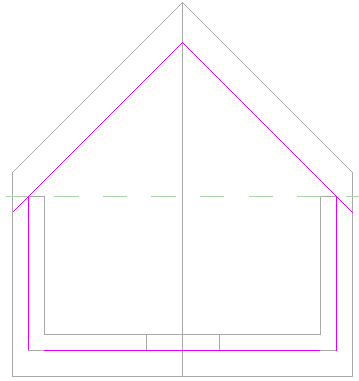

    Vengono evidenziati contorni validi, I contorni validi sono un tetto unito o la superficie inferiore dello stesso, la superficie laterale di un muro, la superficie inferiore di una soletta, un bordo del tetto da tagliare o una linea modello sulla superficie del tetto da tagliare.

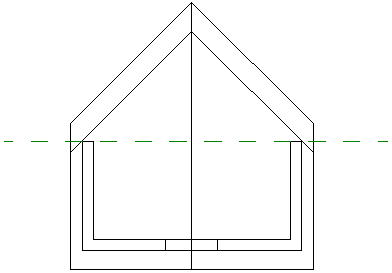

    In questo esempio, sono state selezionate le superfici dei lati dei muri e le superfici unite del tetto. Non è necessario ritagliare le linee di disegno per ottenere un contorno valido.

  7. Fare clic su (Termina modalità di modifica).

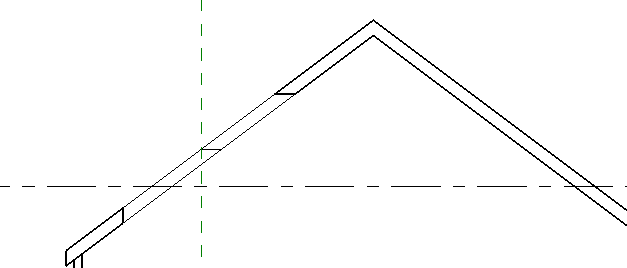

  8. Creare una vista di sezione nell'abbaino per osservare come taglia il tetto principale.

    In Revit vengono automaticamente aggiunti i tagli orizzontali e verticali nel tetto.

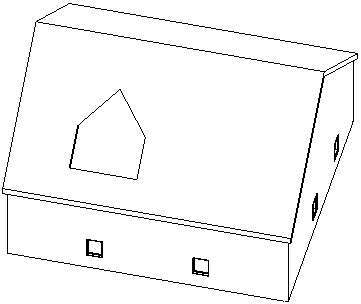

    Apertura di abbaino in una vista 3D
