Creazione di una regione livellata

Per creare una regione livellata, è necessario selezionare una superficie topografica, ovvero una superficie esistente nella fase corrente.

Revit contrassegna la superficie originale come demolita e crea una copia con un contorno corrispondente, in Revit viene quindi contrassegnata la copia come nuova per la fase corrente.

Come livellare una superficie topografica

1. Aprire una pianta della planimetria contenente una superficie topografica.
2. Fare clic sulla scheda Volumetrie e planimetriagruppo Modifica planimetria (Regione livellata).
3. Nella finestra di dialogo Modifica regione livellata, selezionare una delle seguenti opzioni:
   • Crea superficie topografica identica a quella esistente
   • Crea nuova superficie topografica esclusivamente in base ai punti del perimetro
4. Selezionare la superficie topografica.

   In caso di modifica della superficie viene attivata la modalità di disegno di Revit, in cui è possibile aggiungere o eliminare punti, modificare la quota altimetrica dei punti o semplificare la superficie.

5. Al termine dell'operazione, fare clic su Termina superficie nella barra di progettazione.

Se si trascina la nuova regione livellata, si noterà che l'originale viene mantenuto. Selezionare l'originale e fare clic con il pulsante destro del mouse, quindi scegliere Proprietà elemento. La proprietà relativa alla fase di demolizione ha lo stesso valore della fase corrente.

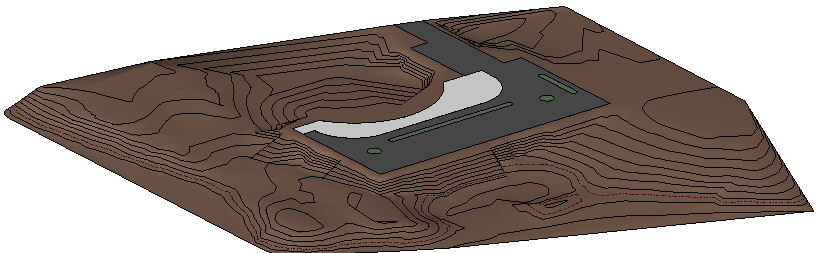

Esempio
