Modifica del giunto d'angolo di una fascia

Quando i segmenti di una fascia continua si congiungono in corrispondenza di un angolo, danno origine ad un giunto d'angolo. È possibile specificare se il giunto d'angolo deve essere di tipo verticale, orizzontale o perpendicolare.

Una fascia non forma giunti d'angolo con altre fasce esistenti anche in presenza di una congiunzione in corrispondenza di un angolo.

  1. Nell'area di disegno, selezionare la fascia.
  2. Fare clic sulla scheda Modifica | Fascegruppo Fascia tetto (Modifica giunto angolato).
  3. Nel gruppo Giunto angolato, selezionare un'opzione di giunto angolato:
    • Verticale
    • Orizzontale
    • Perpendicolare
  4. Per modificare l'opzione del giunto ad angolo, fare clic sulla superficie della fascia.

    Giunto ad angolo verticale

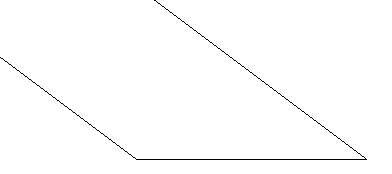

    Giunto ad angolo orizzontale

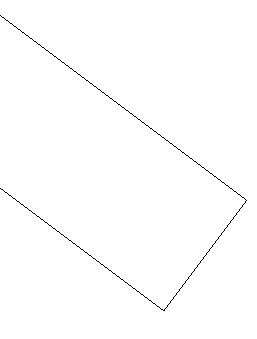

    Giunto angolato perpendicolare

  5. Premere ESC per uscire dallo strumento Modifica giunto angolato.

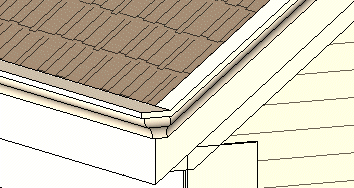

Le fasce tetto possono essere congiunte tra le gronde e i bordi di un tetto spiovente con taglio a piombo.
