Utilizzare lo strumento Multiplanare per creare una forma dell'armatura ripiegata su due piani.
Nell'Editor di famiglie, fare clic sulla scheda Crea
gruppo Editor di famiglie
Multiplanare.
La forma di origine viene duplicata e associata all'originale tramite il segmento di un connettore dell'armatura. La vista delle modifiche viene convertita in una vista 3D.

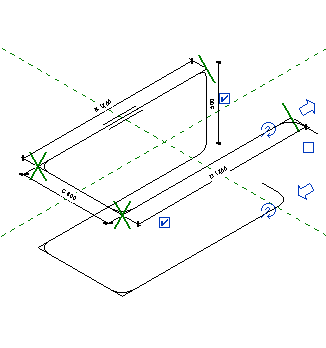

| Conversione delle famiglie di armature multiplanari | |
|---|---|
| Famiglia di forme dell'armatura planari | Dopo l'utilizzo dello strumento dell'armatura multiplanare |
 |
 |
Nota: Per caricare la famiglia in un progetto, è necessario fornire un parametro (A, B, C...) al segmento che collega la forma al duplicato.
Le modifiche apportate al disegno della forma di origine verranno applicate alla copia.
