Quando si definisce la forma di un muro, è consigliabile attenersi alle procedure ottimali indicate di seguito.
- Al fine di impostare una forma per un muro che non appare né orizzontale né verticale nelle viste di pianta, è necessario disegnare una linea di sezione parallela al muro prima di entrare in modalità di disegno di prospetto. Quando si attiva la modalità di disegno, viene visualizzata la finestra di dialogo Vai a vista. Revit suggerisce la vista di sezione come vista ottimale per la modifica del disegno. Fare clic su Apri vista per aprire tale vista.
- Il profilo in prospetto di un muro ad arco non può essere modificato.
- Nel corso della modifica del profilo prospettico di un muro associato ad un altro elemento, vengono ripristinate temporaneamente la forma e l'altezza originali del muro. Ad esempio, se si modifica il profilo di un muro associato ad un tetto, viene ripristinata l'altezza non collegata del muro impostata prima dell'associazione al tetto. Di conseguenza può darsi che il muro non abbia l'altezza necessaria per il completamento delle modifiche di profilo in prospetto. Per modificare l'altezza nella modalità di disegno, modificare il valore del parametro Altezza non collegata della tavolozza Proprietà.
Quando si modifica il profilo in prospetto, una volta terminato il disegno la parte superiore e inferiore del muro vengono associate soltanto nei punti in cui le linee orizzontali coincidono con i piani di riferimento del disegno.

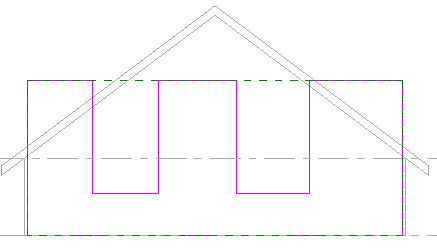

Esempio di profilo modificato in modalità disegno. Notare che le linee superiori del disegno coincidono con i piani di riferimento

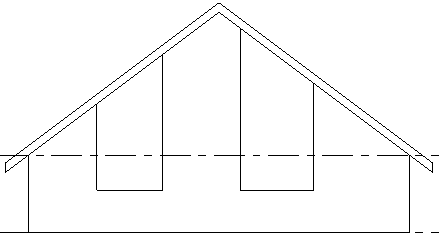

Muro completato associato ad un tetto. Le linee orizzontali non corrispondenti a piani di riferimento non vengono associate
