Modifica di un gancio dell'armatura

Durante il disegno o la modifica dell'armatura è possibile regolare manualmente la posizione e l'orientamento dei ganci dell'armatura.

Spostamento di ganci di tiranti e staffe

    Premere la BARRA SPAZIATRICE per spostare i ganci di tiranti e staffe.

  1. Selezionare l'armatura.
  2. Premere la BARRA SPAZIATRICE per alternare l'orientamento della forma e del gancio di un'armatura.

Alternanza dell'orientamento dei ganci

    Un controllo di selezione dell'orientamento dei ganci è disponibile su ciascuna estremità dell'armatura. Questi controlli sono accessibili in modalità di disegno.

  1. Selezionare l'armatura.
  2. Fare clic sulla scheda Modifica | Armatura strutturalegruppo Modalità Modifica disegno.
  3. Fare clic su per invertire l'orientamento del gancio verso il basso.
  4. Fare clic su Modifica | Armatura strutturale > Modifica disegno armaturagruppo Modalità Termina modalità di modifica. per visualizzare l'orientamento del gancio.

Scambio di ganci

    Utilizzare il controllo Scambia ganci per modificare la posizione dei ganci dell'armatura. Questi controlli sono accessibili in modalità di disegno.
  1. Selezionare l'armatura.
  2. Fare clic sulla scheda Modifica | Armatura strutturalegruppo Modalità Modifica disegno.
  3. Notare i controlli di orientamento dei ganci.

  4. Fare clic sul controllo Scambia ganci per scambiare i ganci alle estremità dell'armatura posizionata.

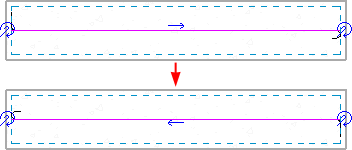

    Scambio di estremità dei ganci dell'armatura

  5. Fare clic su Modifica | Armatura strutturale > Modifica disegno armaturagruppo Modalità Termina modalità di modifica.
