Disegno di armatura planare

È possibile utilizzare strumenti di disegno comuni per il posizionamento manuale delle forme dell'armatura in un host valido.

I disegni dell'armatura vengono mappati ad una forma esistente quando condividono i seguenti attributi:

Se il disegno non corrisponde ad alcuna forma esistente, nel Browser forme di armatura e nel menu a discesa Tipo di forma dell'armatura verrà creata una nuova forma.

Posizionare l'armatura con gli strumenti di disegno

  1. Visualizzare un host in calcestruzzo valido in una vista di sezione.
  2. Fare clic sulla scheda Strutturagruppo Rinforzo Armatura.
  3. Fare clic sulla scheda Modifica | Posiziona armaturagruppo Orientamento di posizionamento (o Prospettiva di posizionamento) Disegna armatura.
  4. Quando richiesto, selezionare un elemento che fungerà da host dell'armatura.
  5. Disegnare la forma dell'armatura mediante gli strumenti di disegno disponibili.

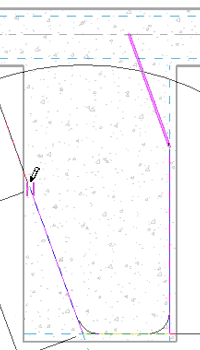

    Disegno di una forma dell'armatura

    Facoltativo. Fare clic sulla scheda Modifica | Crea disegno armatura gruppo Rinforzo Multiplanare per creare un'armatura multiplanare.

  6. Aggiungere ganci alle estremità della forma dell'armatura.

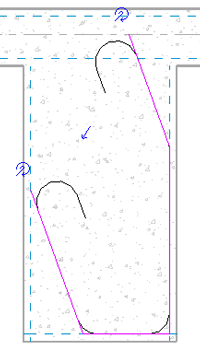

    Aggiunta di ganci dell'armatura ad una forma disegnata

  7. Posizionare e orientare i ganci dell'armatura.

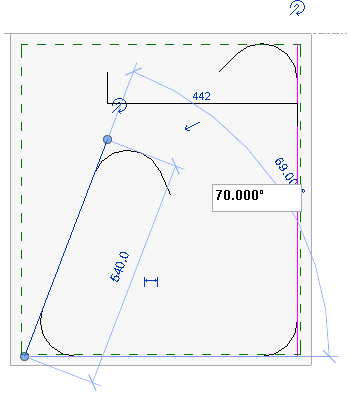

    Suggerimento: Durante la modifica dei segmenti nella modalità di disegno, è possibile definire manualmente le lunghezze e le quote angolari facendo clic sulle quote temporanee e immettendo un nuovo valore. Tali valori possono essere resi permanenti.
  8. Fare clic sulla scheda Modifica | Crea disegno armaturagruppo Modalità Termina modalità di modifica per accettare il disegno e posizionare la nuova forma. La nuova forma dell'armatura viene regolata eseguendo lo snap al riferimento di copriferro.
    Nota: Le quote vengono perse quando l'armatura viene convertita in una forma.
