Creazione di scale mediante il disegno di linee di contorno e di alzata

Quando si crea una scala da disegno, è possibile disegnare contorni e alzate anziché fare in modo che la rampa venga calcolata automaticamente da Revit. Si tratta di un metodo che consente un maggiore controllo sul disegno del perimetro delle scale.

Come disegnare linee di contorno e di alzata

1. Aprire una vista di pianta o 3D.
2. Fare clic sulla scheda Architetturagruppo Distribuzione verticalemenu a discesa Scala (Scala da disegno).
3. Fare clic sulla scheda Modifica | Crea disegno scalegruppo Disegna Contorno.

   Disegnare i contorni utilizzando uno degli strumenti di disegno.

4. Fare clic su Alzata.

   Disegnare le alzate utilizzando uno degli strumenti di disegno.

5. Se lo si desidera, specificare un tipo di ringhiera per la scala. Vedere Definizione della ringhiera per una nuova scala da disegno.
6. Fare clic su (Termina modalità di modifica).

   In Revit, viene creata la scala e applicata automaticamente una ringhiera.

Esempio

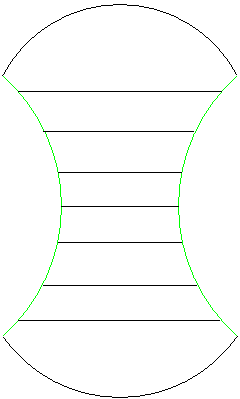

Scale disegnate utilizzando gli strumenti Contorno e Alzata

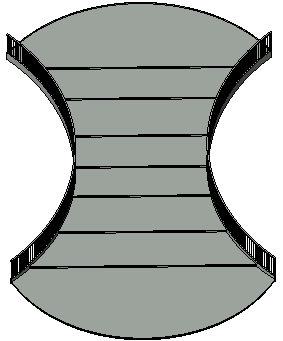

Vista 3D di scale disegnate utilizzando gli strumenti Contorno e Alzata

Ringhiere per scale con pianerottolo

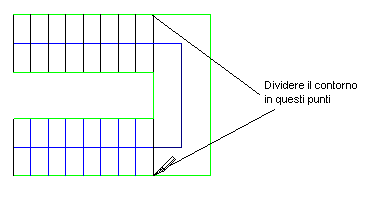

Quando si inserisce un pianerottolo in una scala creata tracciando linee di contorno e di alzata, dividere le linee di contorno nei punti di intersezione con il pianerottolo, di modo che la ringhiera segua correttamente il pianerottolo e l'inclinazione delle scale.

1. Selezionare la scala e fare clic sulla scheda Modifica | Crea disegno scalegruppo Modifica Dividi.
2. Dividere le linee di contorno nel punto in cui si incontrano con il pianerottolo.


Come modificare una scala disegnata tramite linee di contorno e di alzata

Selezionare la scala, quindi utilizzare gli strumenti di disegno per modificarne il perimetro. Modificare i parametri di istanza e tipo della scala per apportare modifiche alle proprietà.

Suggerimenti

• Non collegare tra loro le linee di contorno sinistra e destra. È possibile disegnarle come linee singole o come linee a più segmenti: ad esempio linee rette e archi collegati.
• Collegare le linee di alzata tra i contorni destro e sinistro.
• La linea di alzata superiore di una rampa di scale rappresenta l'alzata effettiva senza pedata.
