Creazione di scale mediante il disegno di una rampa

Il modo più semplice per creare una scala da disegno consiste nel disegnare una rampa. I bordi e le alzate vengono generati automaticamente durante il disegno della rampa.

Una volta terminato il disegno, viene applicata automaticamente una ringhiera. I tipi di scale che è possibile creare tramite lo strumento Rampa sono limitati a rampe dritte, rampe dritte con pianerottoli e scale a chiocciola. Per un maggiore controllo nella progettazione di scale, è necessario disegnare la rampa tracciandone il contorno e le linee di alzata.

Come disegnare una rampa di scale

  1. Aprire una vista di pianta o 3D.
  2. Fare clic sulla scheda Architetturagruppo Distribuzione verticalemenu a discesa Scala (Scala da disegno).
  3. Fare clic sulla scheda Modifica | Crea disegno scalegruppo Disegna Rampa.

    Lo strumento Linea () è selezionato per default. Se necessario, selezionare un diverso strumento nel gruppo Disegna.

  4. Fare clic per definire il punto iniziale della rampa.

    Fare clic sul punto iniziale nel lato sinistro

  5. Fare clic per terminare la rampa.

    Fare clic sul punto finale nel lato destro

  6. Se lo si desidera, specificare un tipo di ringhiera per la scala. Vedere Definizione della ringhiera per una nuova scala da disegno.
  7. Fare clic su (Termina modalità di modifica).
  8. Scale completate in vista 3D con ringhiere e balaustre predefinite

Come creare una scala con un pianerottolo

  1. Fare clic sulla scheda Architetturagruppo Distribuzione verticalemenu a discesa Scala (Scala da disegno).
  2. Fare clic sulla scheda Modifica | Crea disegno scalegruppo Disegna Rampa.

    Lo strumento Linea () è selezionato per default. Se necessario, selezionare un diverso strumento nel gruppo Disegna.

  3. Fare clic per definire il punto iniziale della rampa.
  4. Una volta raggiunto il numero di scalini desiderato, fare clic per inserire il pianerottolo.
  5. Trascinare il cursore lungo la linea di estensione e fare clic per iniziare a disegnare i rimanenti scalini.
  6. Fare clic per terminare i rimanenti scalini.
  7. Fare clic su (Termina modalità di modifica).
  8. Esempio

    Prima rampa di scale: 9 alzate create e 9 rimanenti

    Altra rampa di scale perpendicolare a quella originale

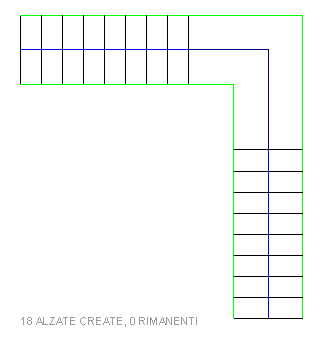

    Disegno completato con pianerottolo creato automaticamente

Come modificare una rampa di scale

    È possibile modificare il perimetro di una scala disegnata utilizzando uno degli strumenti di disegno.

  1. Selezionare le scale.
  2. Fare clic sulla scheda Modifica | Scalegruppo Modalità Modifica disegno.
  3. Fare clic sulla scheda Modifica | Scale > Modifica disegnogruppo Disegna e selezionare lo strumento di disegno appropriato per apportare le modifiche desiderate.
  4. Esempio

    Nell'immagine seguente, il disegno del pianerottolo è stato modificato mediante lo strumento di disegno Arco inizio-fine-raggio.

    Modifica di una rampa di scale

    Disegno finito con pianerottolo modificato

    È inoltre possibile modificare le scale disegnate cambiando le relative proprietà di istanza nella tavolozza Proprietà. Per accedere alle proprietà del tipo, fare clic su Modifica tipo nella tavolozza Proprietà.
