Definizione delle proprietà di visualizzazione di una famiglia di pilastri strutturali in una vista di pianta

Un pilastro strutturale può essere visualizzato in una vista di pianta mediante un piano di taglio specificato nella vista di pianta della famiglia.

1. Aprire una famiglia di pilastri o crearne una nuova.
2. Fare clic sulla scheda Creagruppo Proprietà (Parametri e categorie di famiglie).
3. Nella finestra di dialogo Parametri e categorie di famiglie, sotto Parametri famiglia, selezionare o deselezionare il parametro Mostra pretaglio famiglia in viste di pianta.

   Se si desidera visualizzare i pilastri nella vista di pianta...	Procedere come segue...
   In base al piano di taglio della vista di pianta del progetto	Deselezionare il parametro.
   Indipendentemente dal piano di taglio della vista di pianta del progetto	Selezionare il parametro. I pilastri vengono visualizzati utilizzando il piano di taglio specificato nella vista di pianta dell'Editor di famiglie.

4. Fare clic su OK.
5. Salvare la famiglia di pilastri.

   Dopo aver caricato la famiglia di pilastri in un progetto, i pilastri vengono visualizzati in base alle impostazioni del parametro specificate nell'Editor di famiglie.

Esempio

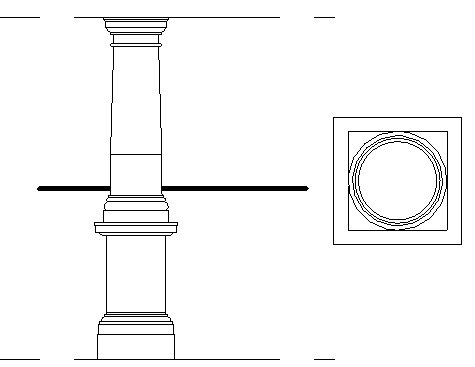

Nell'immagine seguente viene mostrata una famiglia di pilastri caricata nel progetto con il parametro Mostra pretaglio famiglia in viste di pianta non selezionato. La linea orizzontale è stata aggiunta per indicare il piano di taglio della vista di pianta.

Nell'immagine seguente, la famiglia di pilastri è stata salvata con il parametro Mostra pretaglio famiglia in viste di pianta selezionato. La famiglia è stata caricata in un progetto e una linea orizzontale è stata aggiunta per evidenziare il piano di taglio della vista di pianta. Osservare che il piano di taglio della vista di pianta del progetto non modifica la visualizzazione del pilastro.

Esempio

Nell'immagine seguente, il pilastro con famiglia di modiglioni raffigurante l'opzione Mostra pretaglio famiglia in viste di pianta attivata (sinistra) e disattivata (destra). Osservare che il piano di taglio della vista di pianta del progetto non modifica la visualizzazione del pilastro. Il piano di taglio è contrassegnato dalla freccia orizzontale per le viste di sezione sul lato destro.
