Unione di tetti

È possibile unire tetti ad altri tetti o muri oppure dividerli se sono stati uniti in precedenza.

Il tetto può essere unito alla superficie superiore di un altro tetto e al muro sottostante selezionando tale muro come destinazione. Il muro deve essere associato al tetto di destinazione che dovrà essere un tetto da perimetro. È possibile unire un tetto ad una sola superficie superiore di un altro tetto.

Nota: Questa è una procedura generale per l'unione dei tetti. Alcuni passaggi possono variare a seconda dell'intento progettuale.

1. Dopo avere disegnato muri e un tetto nel progetto, disegnare un altro tetto da unire a quello originale.

   È necessario considerare che non è possibile aggiungere un secondo tetto modificando il disegno del tetto originale.

2. Se lo si desidera, impostare le linee del secondo tetto come definizioni di inclinazione, fatta eccezione per la linea che deve unirsi al primo tetto o al muro.
3. Fare clic sulla scheda Vistagruppo Crea (Vista 3D di default).
4. Nella barra dei controlli della vista, in Stile visualizzazione, selezionare Ombreggiato.
5. Se necessario, ruotare il progetto mediante il ViewCube per semplificare la selezione dei bordi del muro o del tetto.
6. Fare clic sulla scheda Modificagruppo Geometria (Unisci/disgiungi tetto).
7. Selezionare un bordo del tetto da unire, quindi selezionare il muro o il tetto a cui si desidera unirlo.

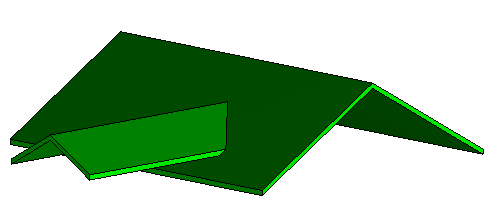

   Tetti uniti

Per disgiungere tetti, fare clic sulla scheda Modificagruppo Geometria (Unisci/disgiungi tetto).
