Informazioni sui testi etichetta dei connettori

È possibile esaminare le proprietà di un connettore di sistema prima di collegarlo visualizzando il relativo testo etichetta.

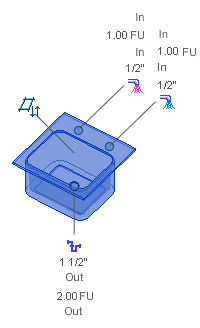

Ogni connettore di sistema presenta un testo etichetta e una linea direttrice che visualizza i dati relativi al tipo e al connettore di sistema, generalmente le dimensioni, la direzione del flusso e le unità impianti/flusso.

In una vista, selezionare un dispositivo di sistema (attrezzature o impianti) per visualizzare i testi etichetta del connettore.

Viene visualizzata una linea direttrice che collega ciascun connettore a un simbolo di tipo di sistema al di fuori della casella di delimitazione dell'impianto, preferibilmente nella direzione del connettore.

Fare clic sull'icona del tipo di sistema per avviare il comando di disegno ed ereditare le dimensioni e la quota altimetrica del connettore.
