Illumination Phong シェーダ(MetaSL)

ライティングに基づいてフォン シェーディングを生成します。

• スレート マテリアル エディタ > マテリアル/マップ ブラウザ > [マップ](Maps) > [MetaSL] > [Illumination Phong]
注: MetaSL シェーダは、アクティブなレンダラーによってサポートされている場合のみブラウザに表示されます。

インタフェース

出力ソケット

3ds Max で提供されている他の MetaSL シェーダとは異なり、Illumination Phong シェーダには 4 つの出力があります。

• Resultシェーダのすべてのコンポーネントを出力します。
• SumDiffuse および Specular の両コンポーネントを出力します。
• DiffuseDiffuse コンポーネントのみを出力します。
• SpecularSpecular コンポーネントのみを出力します。

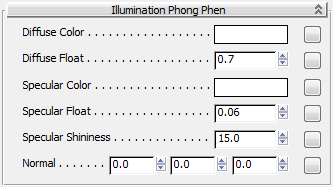

[Illumination Phong Phen(omenon)]ロールウト

Diffuse Color

拡散反射光カラーを指定します。既定値は白です。

Diffuse Float

拡散反射光カラーを修正します。0.0 の場合、拡散反射光カラーは存在しません。1.0 の場合、拡散反射光カラーは最大限の強さになります。範囲は 0.0 ～ 1.0です。既定値は 0.7 です。

Specular Color

鏡面反射光に色調を付けるカラーを指定します。既定値は白です。

Specular Float

鏡面反射光ハイライトのカラーを変更します。0.0 の場合、鏡面反射光ハイライトのカラーは表示されません。1.0 の場合、鏡面反射光ハイライトのカラーは最大限の強さになります。範囲は 0.0 ～ 1.0です。既定値は 0.06 です。

Specular Shininess

輝度を設定します。この値が大きいほど、鏡面反射光ハイライトは少なくなります。既定値は 15.0 です。

Normal

サーフェス法線を指定します。

右にあるマップ ボタンは[マップ](Maps)ロールアウトへのショートカットです。

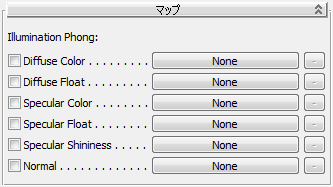

[マップ](Maps)ロールアウト

このロールアウトにあるコントロールを使用すると、Illumination Phong シェーダの基本パラメータにシェーダを割り当てることができます。これは、標準マテリアルのコンポーネントとしてマップを使用する場合と似ています。シェーダを追加することで、複雑な効果を生成するシェーダ ツリーを作成できます。

コンポーネントのボタンをクリックしてマテリアル/マップ ブラウザを表示し、マップまたはシェーダを割り当てます。左にあるチェック ボックスを使って、マップの効果のオン、オフを切り替えます。

メインの各シェーダ ボタンの右にあるボタンは、複数のパラメータを返すシェーダに使用するもので、非アクティブになっています。
