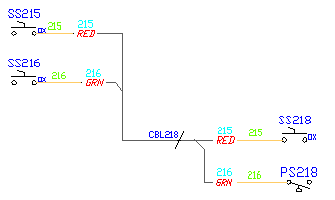

ケーブルの個々の配線で渡り線のマーカーを表示したい一方で、一箇所に集まってケーブルを形成している配線を表示したい場合があります。
ファンイン/ファンアウト マーカーが挿入されると、AutoCAD Electrical は配線をブレークし、配線の一方の画層を専用の画層に変更します。発側マーカーを挿入している場合は、マーカーから出ている配線の画層が変更されます。着側マーカーを挿入している場合には、マーカーに向かっている配線が変更されます。配線をいずれかの画層に変更するには、AutoCAD Electrical の[ファン イン/ファン アウト - 単線画層]コマンドを使用します。
