実習 2: 点群スタイルを使用する

この実習では、スタイルを使用して点群オブジェクトを異なる方法で表示し、読み込んだ点群データの表示をフィルタリングします。

この実習は、「実習 1: 点群データを読み込む」から継続しています。

点群のポイントを標高別に表示する

1. 図面で、点群を選択します。
2. [点群]タブ [修正]パネル [点群プロパティ]ドロップダウン [点群プロパティ]をクリックします。
3. [点群プロパティ]ダイアログ ボックスの[情報]タブで、[点群スタイル]に[標高範囲]を選択します。

   この点群スタイルでは、点群のポイントがその標高値に基づき、指定された色で表示されます。

4. [標高範囲]タブで、[スタイルからリセット]をクリックします。

   この操作を実行すると、点群スタイル パラメータによって点群の表示プロパティが決定されます。

5. [OK]をクリックします。

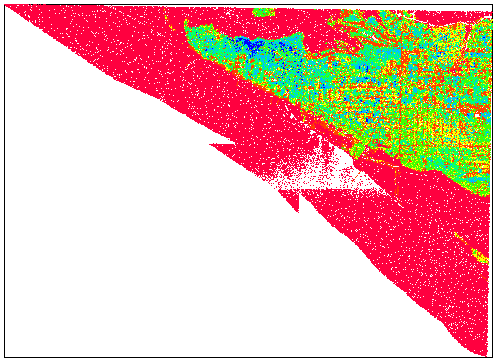

   現在の点群では、点群のポイント間における標高の主な違いが示されています。次の手順では、点群のポイントの作成時に割り当てられた分類コードごとにポイントを表示します。



点群のポイントを分類別に表示する

1. 図面で、点群を選択します。
2. [点群]タブ [修正]パネル [点群プロパティ]ドロップダウン [点群プロパティ]をクリックします。
3. [点群プロパティ]ダイアログ ボックスの[情報]タブで、[点群スタイル]に[LIDAR ポイントの分類]を選択します。[OK]をクリックします。

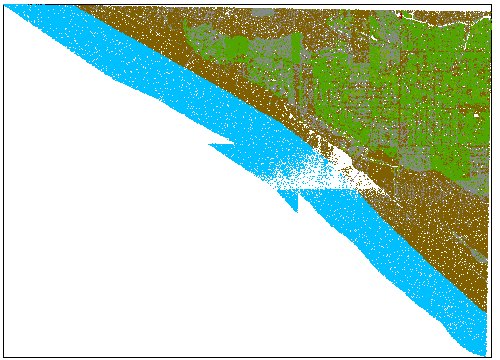

   現在の点群では、色コードが割り当てられた点群のポイントが表示されています。これは、スキャン中に捉えられた様々なフィーチャを確認する際に役に立ちます。次の手順では、点群スタイルを調整して、不要なフィーチャを点群からフィルタリングします。



ポイントを分類別にフィルタリングする

1. 図面で、点群を選択します。
2. [点群]タブ [修正]パネル [点群プロパティ]ドロップダウン [点群スタイルを編集]をクリックします。
3. [点群スタイル]ダイアログ ボックスの[分類]タブで、をクリックします。

   この実習では、地盤のポイントのみを表示するスタイルを指定します。

   注:

   このテーブルの分類は ASPRS 標準に基づいています。

4. [LIDAR 分類]テーブルで、[2 地表]チェック ボックスを選択します。

   [色]の列が示すように、2 分類が割り当てられている点群のポイントが茶色で表示されます。

5. [OK]をクリックします。

   図面では、茶色の地表ポイントのみが表示されます。次の実習では、点群ポイントのサブセットから AutoCAD Civil 3D サーフェスを作成する方法について学習します。

   注:

   表示が変更されない場合は、コマンド ラインに REGEN と入力します。



このチュートリアルを続けるには、「実習 3: 点群データをサーフェスに追加する」に進んでください。
