ラウンド アバウト交差点に側路を追加するには

[付加側路を追加]コマンドを使用すると、ラウンドアバウト交差点に側路を追加できます。

コマンドを実行すると、ラウンドアバウト交差点で流入道路と分流道路を選択するプロンプトが表示されます。次に[側路を作成]ダイアログ ボックスが表示され、側路のさまざまなパラメータを指定できます。

実習 3: ラウンドアバウト交差点に付加側路を追加する

  1. [ホーム]タブ [設計]パネル [交差点] ドロップダウン [付加側路を追加]をクリックします。

    流入車線を選択するプロンプトが表示されます。

  2. ラウンドアバウト交差点で、側路の開始(流入)として使用する進入道路を選択します。

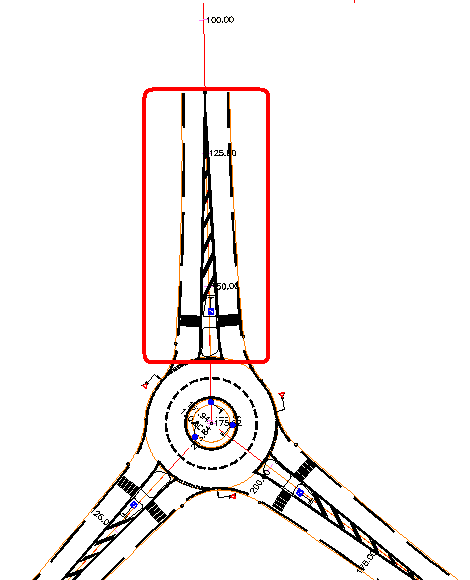

    その際の位置は、既存のラウンドアバウト交差点の進入道路線形の範囲内で指定する必要があります。例として、進入道路を選択する際のラウンドアバウト交差点の有効領域を次の図に示します。

    この領域外で選択しようとしても、進入道路は選択されません。指定できるのは有効な位置のみです。

    有効な位置を選択すると、側路の終了(分流)を選択するプロンプトが表示されます。

  3. ラウンドアバウト交差点の適切な(隣接する)進入道路をクリックして、側路の終了(分流)を選択します。

    無効な線形をクリックしても選択されません。有効な位置を選択すると、[側路を作成]ダイアログ ボックス[側路を作成]ダイアログ ボックスが表示されます。

  4. 必要に応じて、このダイアログ ボックスで側路パラメータを調整します。
  5. [OK]をクリックして、側路を作成します。

    ラウンドアバウト交差点に側路が追加されます。
