ラウンドアバウト交差点を作成するには、進入道路を表す線形を少なくとも 1 つ作成する必要があります。
これは、進入道路が動的に接続される線形です。進入道路の中心線形を変更または移動すると、ラウンドアバウト交差点の進入道路が動的に更新されます。
[ラウンドアバウト交差点を作成 - 進入道路]ダイアログ ボックスには、進入道路ジオメトリを定義するパラメータがあります。これらのパラメータを設定すると、進入道路を定義する線形が 3 つ作成されます。進入道路の線形の命名に使用される既定の命名規則を次の表に示します。接頭語の「Approach_」は、プロジェクトのニーズに応じて変更できます。ただし、「_EW_EDGE_LEFT」などの接尾語は作成時に変更できません。
| 進入道路の線形 | 線形名 |
|---|---|
| 進入道路の中心を定義する線形 | Approach_EW |
| 進入道路の左端を定義する線形 | Approach_EW_EDGE_LEFT |
| 進入道路の右端を定義する線形 | Approach_EW_EDGE_RIGHT |
注: 上記の例の場合、線形名の「EW」は「東西(East-West)」方向の線形であることを示します。この 2 文字の命名規則は、ラウンドアバウト交差点の進入道路の方向ではなく、線形の方向を基準にします。たとえば、北から西の方向に伸びる線形には NW が使用されます。

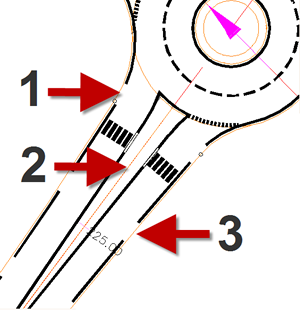

これらの進入道路の線形(1 = Approach_EW_EDGE_LEFT、2 = Approach_EW、3 = Approach_EW_EDGE_RIGHT)を次の図に示します。
進入道路の交通島、作図三角形、および道路標示はポリラインとして作成されます。
