パーツ面を分割して勾配を追加したり、パーツをトリムしていずれかの側面を除去したり、パーツを 2 つのソリッド ボディに分割します。
[分割]コマンドを使用して、ソリッド ボディやサーフェス ボディの面を分割したり、ソリッド ボディのパーツを分割することもできます。

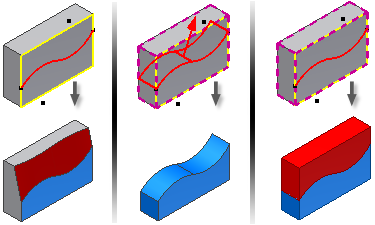

[分割]を使用すると、パーツ面を分割したり、パーツ全体をトリムして結果として生成された側面のいずれかを除去したり、1 つのソリッドを 2 つのボディに分割することができます。[面を分割]を使用した後は、両側の分割面に勾配を適用できます。3D 曲線を選択して面を分割することもできます。
注: 分割ツールとして 3D 曲線を選択した場合、[ソリッドをトリム]オプションおよび[ソリッドを分割]オプションは無効になります。
パーティング ラインとして使用するジオメトリ
作業平面を使用してパーツを分割したり、作業平面やパーツ面でパーティング ラインをスケッチすることができます。スケッチのパーティング ラインには、線分、円弧、スプラインなどがあります。サーフェス ボディは多くの場合、[ソリッドを分割]コマンド用の分割ツールとして使用されます。
面を分割して個別の勾配角度を適用する
1 回または複数の操作ですべての面を分割してから、[面の勾配]コマンドを使用すると、各分割面に個別の勾配角度を適用できます。
