スケッチまたはフィーチャのパラメータを編集できます。

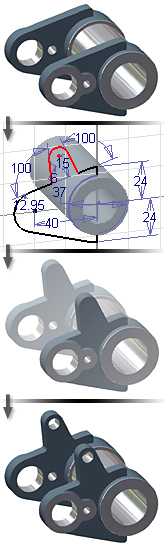

下図では、軸受けの遠端にあるブラケットが、他のブラケットのミラーとして作成されています。ミラー化されたブラケットはパラメトリックです。そのため、親の押し出しに対して行われた変更が反映されます。
変更を行うと、オリジナルのパラメータと変更内容の両方が保存されるので、モデルを正しく更新できない場合の修復に使用できます。
パーツのロールバック用の EOP
ブラウザでは、モデル ツリーの一番下に自動的に[パーツの終端]記号が表示されます。この記号をモデル ツリーの上方向にドラッグして、モデルを「ロール バック」することができます。そうすると、[パーツの終端]記号の下にあるフィーチャがモデルから一時的に除去されるので、記号の上にあるフィーチャを変更するときに、簡単にすばやく更新できます。モデルを更新するには、記号を一番下までドラッグして戻します。
割り込みコマンド
Autodesk Inventor LT では、一部のコマンドを他のコマンドがアクティブのときに使用することができます。たとえば、図面内に記号を配置しているときに、[ズーム]を使用できます。[ズーム]など、それらのコマンドは割り込みコマンドと呼ばれます。
他のコマンドがアクティブな状態でも、リボン上のほとんどの割り込みコマンドを選択できます。他のコマンドがアクティブなときに次のショートカット キーを使用すると、割り込み表示コマンドがアクティブになります。
- [F2]: ビューを画面移動します。
- [F3]: ビューをズームします。
- [F4]: ビューを回転します。
