設計を変更に伴い、パーツ面を、スカルプを施したサーフェスや作業平面に置換する必要が生じることもあります。

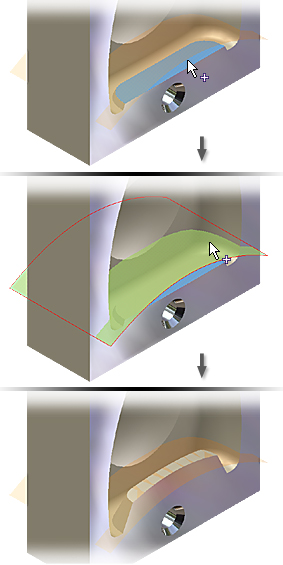

[面の置換]を使用して、置換する面、および新しい面を選択します。[面の置換]フィーチャが作成されます。このフィーチャは、スケッチ コマンドとフィーチャ コマンドで編集することができます。
パーツ面を置換するには:
- パーツは、新しい面と完全に交差する必要があります。新しい面がパーツより大きい場合は、それに合わせてトリムされます。ただし、サーフェスの寸法に合わせてパーツ面が拡大したり収縮することはありません。
- サーフェスをインポートまたは結合する場合は、ステッチ コマンドを使用してサーフェスをキルトにステッチします。
- 新しい面に対して垂直な面は、新しい面と交差しないため、置き換えることはできません。
- 置換された面はコピーすることも貼り付けることもできません。また、置換された面自体をパターンや iFeature で使用することもできません。これらの操作は、親フィーチャが同時に選択されている場合には実行できます。
置換用の平面として選択された作業平面
1 つまたは複数の作業平面を作成および選択して、置換用の平面を生成できます。作業平面は、範囲以外は、選択したサーフェスと同様に動作します。作業平面の範囲は、グラフィック表示に関係なく、無限です。
置換された面フィーチャの編集中に、1 つの作業平面の選択を、代替の 1 つの作業平面に変更すると、従属フィーチャが保存されます。1 つの選択から複数の選択に変更する場合、または 1 つの選択から代替の複数の選択に変更する場合には、従属フィーチャは保存されません。
