アンダーグラウンド ネットワークの場合、断面を使用すると、データ取得時にセグメント、ダクト、および電線間の関係性の管理が簡単になります。断面には、次の電力要素の断面ビューが表示されます。

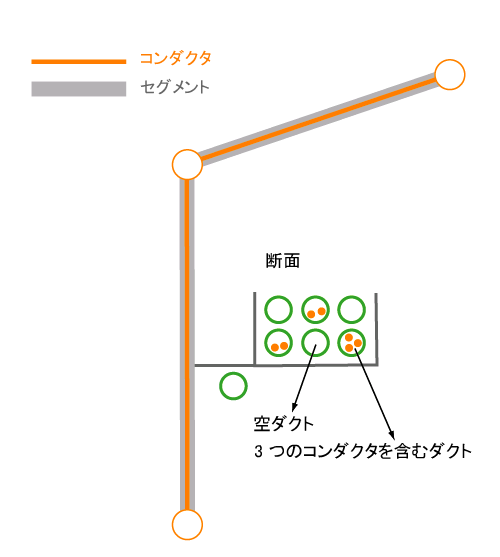

- セグメント: セグメントの断面には、アンダーグラウンド ネットワーク セグメントにあるダクトおよび電線が表示されます。断面の電線およびダクトを編集することができます。たとえば、セグメントのダクトを配置または削除したり、ダクトの電線を配置または削除したりすることができます。
アンダーグラウンドの分布図の場合、セグメントはトレンチと同等です。オーバーヘッド分布図の場合、セグメントに物理的等価はありません。これらのセグメントは、電柱に接続された電線の経路を定義します。セグメント断面には、電線を配置するスナップ ポイントが表示されます。
- 電柱および鉄塔: 電柱または鉄塔の断面は、電柱または鉄塔に関連する電線に関連するスナップ ポイントを示します。上空から見た電柱または鉄塔が表示されます。
また、拡大断面は、電柱や鉄塔の高度ビュー(北側または東側)に利用できます。
注:
電力の場合、セグメントおよび電線はジオメトリとともに保存されますが、ダクトはジオメトリのない属性フィーチャです。断面を使用して、すべての要素をマップ内に表示することができます。
