モデルのインポート

このタスクでは、既存の CAD モデルをインポートします。

1. [ホーム] > [インポート] > [インポート]をクリックします。



   次の 2 つの手順は、インストール後にモデルを初めてインポートするときのみ実行します。Autodesk Simulation Moldflow Design Link の場所を更新するように求められます。最初にインポートした後、手順 4 から開始することができます。

2. [OK]をクリックして、Autodesk Simulation Moldflow Design Link のオプションを確認します。

3. [オプション]ダイアログ ボックスで[OK]をクリックします。

4. [インポート ウィザード]ダイアログ ボックスで、省略記号ボタン[...]をクリックして、インポートするファイルを検索します。



5. ダウンロードした Autodesk Inventor ファイルの場所にナビゲートします。

6. Panel.ipt ファイルを選択し、[開く]をクリックします。

7. [インポート ウィザード]ダイアログ ボックスで[次へ]をクリックします。成形品のインポートには数秒間かかります。

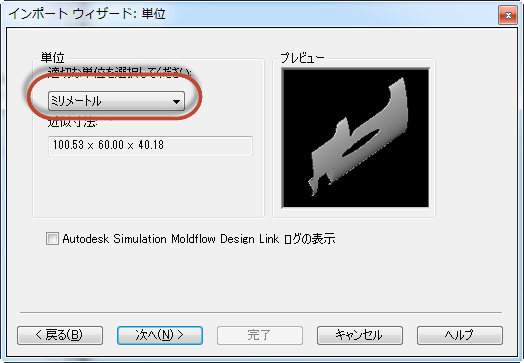

8. 単位がミリメートルであることを確認します。

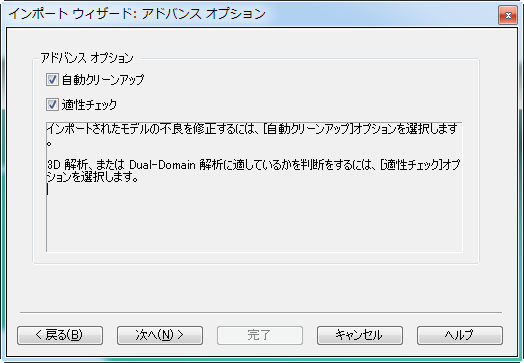

9. [アドバンス オプション]ページの[次へ]をクリックします。



   クリーンアップとチェックの実行に数秒かかります。

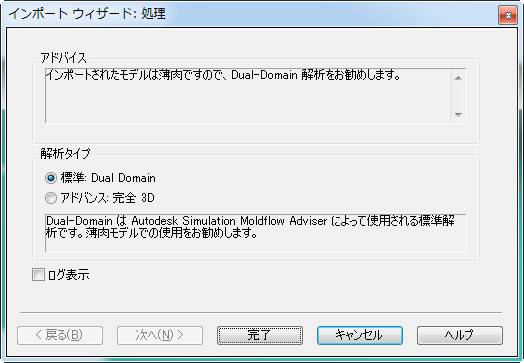

10. [完了]をクリックして、解析タイプとして[標準: Dual Domain]を受け入れます。



11. インポートしたスタディをプロジェクトマネージャで右クリックして、[名前の変更]を選択します。

12. スタディの名前を「Panel End Gate」に変更します。

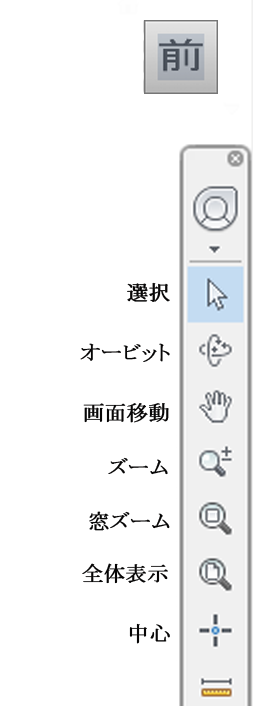

13. 画面上でモデルを移動するには、右側の ViewCube とナビゲーション バーを使用します。



14. マウス ボタンをプログラムするには、[アプリケーション メニュー] > [オプション] > [マウス]をクリックします。必要に応じて、マウスのボタンを設定します。
