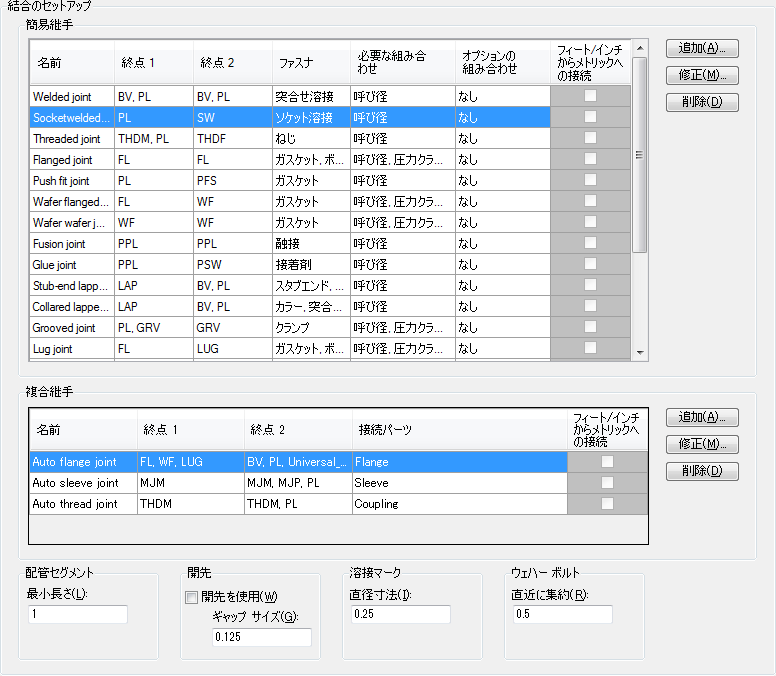

簡易継手および複合継手のタイプをセットアップします。また、配管セグメントの最小長さ、コネクタの表示設定、ボルトの集約係数も設定します。
注: AutoCAD Plant 3D 2014 から、継手タイプそれぞれで、フィート - メトリック接続が有効化(または無効化)されるようになりました。継手を修正するか、新しい継手を追加して、フィート - メトリック値を設定することができます。
[簡易継手]
- [フィート/インチからメトリックへの接続] (読み込み専用)
-
簡易継手のフィート - メトリック設定が表示されます。
- 追加
-
[継手を追加]ダイアログ ボックスが表示されます。
- 修正
-
[継手を変更]ダイアログ ボックスが表示されます。
- 削除
-
簡易継手を削除します。
複合継手
- 追加
-
[複合継手をセットアップ]をダイアログ ボックスを使用して、継手を追加します。
- 修正
-
[複合継手をセットアップ]をダイアログ ボックスを使用して、継手を変更します。
- 削除
-
複合継手を削除します。
配管セグメント
- 最小長さ
-
配管セグメントの最小長さを設定します。
連結ギャップ
- 連結ギャップを使用
-
このチェックボックスをオンにすると、新しい配管に連結ギャップが使用されます。既存の配管は変更されません。
- ギャップ サイズ
-
連結継手での接続時に配管の距離が短くなるように設定します。このギャップはモデル内に表示されます。また、このギャップにより、切り取りの長さのプロパティが短くなります。
連結ドット
- 直径(D)
-
連結ドットとその他のコネクタ オブジェクト(ボルト セットやネジ込み継手マーカーなど)のサイズ設定します。モデル内では、連結継手はコネクタ オブジェクトになり、塗りつぶされた円として表示されます。
注:連結ドットの直径寸法では、すべてのコネクタ オブジェクトの表示サイズを設定します。
ウェハー ボルト
- 直近に集約
-
この増分に合わせて、ボルトの長さを増加(集約)します。ウェハー結合のボルトの長さは、追加のウェハー コンポーネントおよびガスケットを含めて計算されます。
