途中にある端部に壁を結合する

別の壁の途中にある端部に結合されている壁を配置します。結合されたいずれかの壁をドラッグすると、結合は維持され、それに従って他方の壁が伸び縮みします。

1. 途中にある端部が表示される平面図ビューを開きます。
   ヒント: 途中にある端部を持つ壁の端部だけが表示されている場合は、切断面の高さの調整が必要な場合があります。詳細は、「ビュー範囲について」を参照してください。
2. リボンの (壁: 建築)をクリックし、目的の壁タイプをタイプ セレクタから選択します。

   アクセス方法

   • [建築]タブ [構築]パネル [壁]ドロップダウン (壁: 建築)
   • [構造]タブ [構造]パネル [壁]ドロップダウン (壁: 建築)
3. 端点が表示されるまで、途中にある端部の上にカーソルを移動し、クリックして新しい壁の始点を指定します。
4. カーソルを目的の方向に移動します。

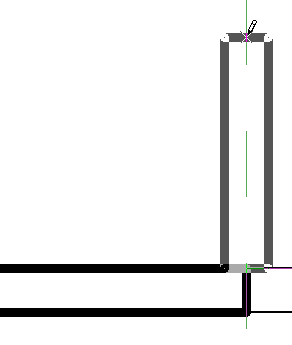

   途中にある端部を始点とした壁をスケッチする

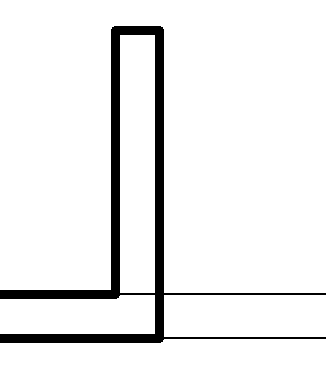

5. クリックして新しい壁の端点を指定します。壁の間の結合部が次のようにクリーンアップされます。

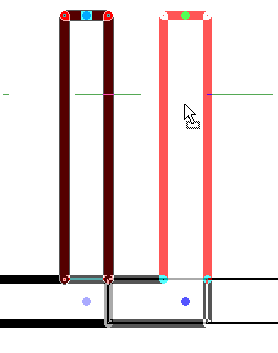

   結合されている壁のいずれかをドラッグすると、壁結合部が一緒に移動します。



   壁結合部は、移動中の壁のプレビューとともに移動します。

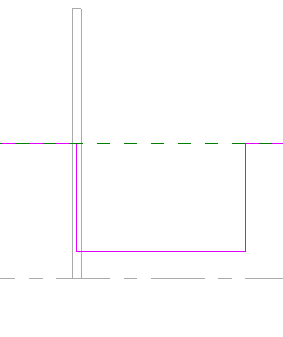

注: 途中に端部がある、別の壁に結合された壁の立面図プロファイルを編集するとき、途中にある端部を表す垂直線分は、壁の実際の面ではなく、結合された壁の中心に揃えられます。編集モードをキャンセルすると、結合部がクリーンアップされ、垂直線分が結合した壁の面に一致するように移動します。

途中にある端部を示すスケッチ線は、編集モードでは結合された壁の途中に表示されます。
