壁が交差する場合、Revit は既定で突合せ結合を作成し、平面図ビューで表示を包絡し、結合された壁とそれに対応するコンポーネント レイヤの間に見えるエッジを削除します。

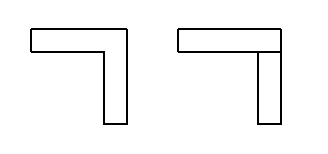

包絡した場合としない場合の簡略な詳細レベルでの突合せ結合

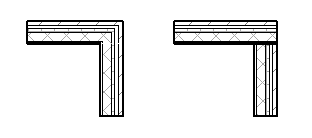

包絡した場合としない場合の詳細な詳細レベルでの突合せ結合
[突合せ]以外の結合オプション([留め継ぎ]または[直角にする])を選択するか、壁同士を突合せ結合または角付け結合する際に異なる順序を指定することにより、平面図ビューでの結合部の表示方法を変更できます。
また、結合の包絡あり、包絡なし、ビューの既定の設定に従った包絡も指定できます。
