ホスト全体の面に配筋を配置する

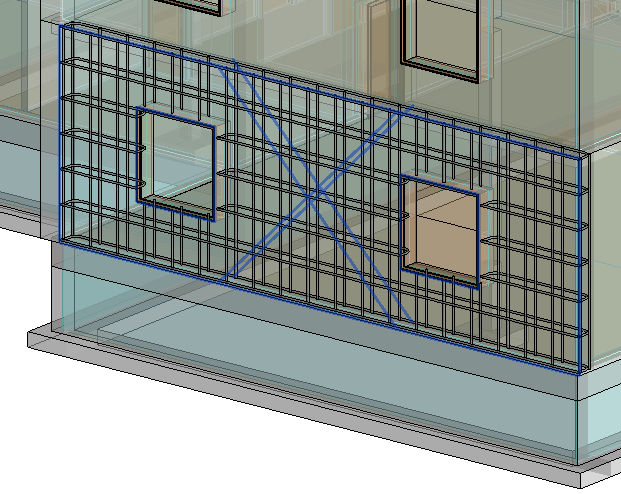

3D ビューでは、ホスト要素の全範囲にわたる配筋を配置できます。

注: この方法によって、鉄筋フックを個々にコントロールできます。

1. 床、壁または基礎スラブの 3D ビューを開きます。
2. [構造]タブ [鉄筋]パネル [エリア]をクリックします。
   注: ツールは、有効な配筋ホストである要素の選択コンテキスト タブでも使用できます。
3. 配筋を行うホスト(床、壁、基礎スラブなど)を選択します。
4. [修正 | 配筋の境界を作成]タブ [描画]パネル [主筋方向]をクリックします。
   注: モチアミ配筋エリアをスケッチするときには、[主筋方向]も使用されます。

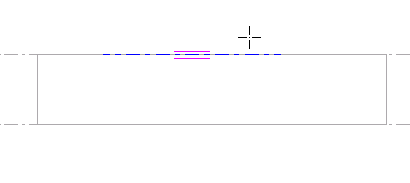

5. スケッチ ギャラリーのツールを使用して、ホスト要素の 1 つのエッジに沿って線分をスケッチし、鉄筋の方向を確立します。

6. [修正 | 配筋の境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。

   注: 面に配筋を配置するときに、鉄筋要素は表示されません。鉄筋要素を表示する場合、面に配筋のプロパティ パレットの[グラフィックス]セクションで、鉄筋要素の表示を指定できます。表示設定は、面に配筋で鉄筋をホストする場合にのみ使用できます。
