壁のタイプにリビールを追加する

垂直複合壁の構造を編集する場合、リビールの位置および表示をコントロールするには、[リビール]ツールを使用します。

この手順を実行する前に、壁タイプの[アセンブリを編集]ダイアログを開きます。手順については、「複合壁の[アセンブリを編集]ダイアログを開く」を参照してください。

リビールによって、プロファイルが壁レイヤと交差する部分のマテリアルが削除されます。

1. [アセンブリを編集]ダイアログで[リビール]をクリックします。
2. [リビール]ダイアログで、[追加]をクリックしす。
3. このリストからプロファイルを選択します。
   注: リビールにはマテリアルのオプションがありません。リビールのマテリアルは、切り取るマテリアルと同じものになります。
4. [距離]に、壁の上から、または下からの距離を指定します([基準]列で上下のいずれかを選択します)。
5. [側面]に、壁の内側または外側を指定します。
6. 必要に応じて[オフセット]の値を指定します。

   負の値にすると、リビールは壁の躯体方向に移動します。

7. [フリップ]を選択して、リビール プロファイルの下でなく上からの距離を計測します。
8. [セットバック]に対して、窓やドアのような付属品からのリビールのセットバック距離を指定します。
9. [OK]をクリックします。

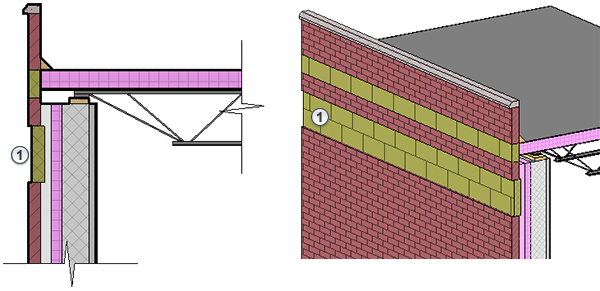

次のセクションは、適用したリビール()を表しています。
