複合壁
レイヤや領域を使用する垂直複合壁の構造を定義するには、壁のタイプを修正します。
このセクションの内容
複合壁について

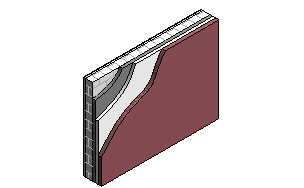

屋根、床、天井が複数の水平レイヤで構成できるのと同様に、壁も複数の垂直レイヤまたは領域で構成できます。
複合壁の[アセンブリを編集]ダイアログを開く
複合壁のレイヤと領域を修正するには、壁タイプを編集して[アセンブリを編集]ダイアログを開きます。
壁タイプのサンプルの高さ
壁タイプの構造を編集するときは、このサンプルの高さを変更することができます。
複合壁を修正する
垂直複合壁の構造を編集するとき、[アセンブリを編集]ダイアログで[修正]ツールを使用すると、壁の厚さの変更、レイヤの延長、領域の拘束などの、いくつかの機能を実行できます。
複合壁の領域を分割する
垂直複合壁の構造を編集する場合、[領域を分割]ツールを使用して、壁レイヤ(または領域)を水平または垂直に分割して新しい領域を作成します。1 つの領域を分割すると、新しい領域に元のマテリアルと同じマテリアルが継承されます。
複合壁の[領域を結合]ツール
垂直複合壁の構造を編集する際に、壁領域(またはレイヤ)を新しい領域に水平または垂直に結合するには、[領域を結合]ツールを使用します。領域を結合するには、領域間の境界をハイライト表示し、クリックします。
複合壁にレイヤを割り当てる
複合壁の構造を編集するときは、[レイヤを割り当て]ツールを使用して[アセンブリを編集]ダイアログの行を、プレビュー ペインのレイヤまたは領域に割り当てます。その後、レイヤは行に数字、マテリアル、関数が指定されていると仮定します。
複合壁にレイヤを割り当てる際の規則
複合壁の構造を編集するときは、[レイヤを割り当て]ツールを使用して[アセンブリを編集]ダイアログの行を、プレビュー ペインのレイヤまたは領域に割り当てます。また、次のガイドラインに従います。
壁のタイプにスイープを追加する
垂直複合壁の構造を編集する場合、スイープの位置および表示をコントロールするには、[スイープ]ツールを使用します。
壁のタイプにリビールを追加する
垂直複合壁の構造を編集する場合、リビールの位置および表示をコントロールするには、[リビール]ツールを使用します。
