壁のタイプにスイープを追加する

垂直複合壁の構造を編集する場合、スイープの位置および表示をコントロールするには、[スイープ]ツールを使用します。

この手順を実行する前に、壁タイプの[アセンブリを編集]ダイアログを開きます。詳細については、「垂直複合壁のアクセス ツール」を参照してください。

スイープにより壁にマテリアルが追加され、プロファイルによって壁の形状が定義されます。

スイープを壁タイプに追加するには

1. [アセンブリを編集]ダイアログで、[スイープ]をクリックします。
2. [壁のスイープ]ダイアログで[追加]をクリックします。
3. [プロファイル]列をクリックし、ドロップダウン リストからプロファイルを選択します。
4. スイープのマテリアルを指定します。
5. [距離]に、壁の上から、または下からの距離を指定します([基準]列で上下のいずれかを選択します)。
6. [側面]に、壁の内側または外側を指定します。
7. 必要に応じて[オフセット]の値を指定します。

   負の値にすると、スイープは壁の躯体方向に移動します。

8. [フリップ]を選択して、スイープ プロファイルの下でなく上からの距離を測定します。
9. [セットバック]に対して、窓やドアのような付属品からのスイープのセットバック距離を指定します。
10. スイープがホスト壁からジオメトリを切り取るようにするには、[壁を切り取る]を選択します。

    オフセットが設定されて壁に埋め込まれているスイープの場合は、ジオメトリを壁から切り取ります。多数のスイープがある複雑なモデルでは、このオプションをクリアすることでパフォーマンスが向上します。

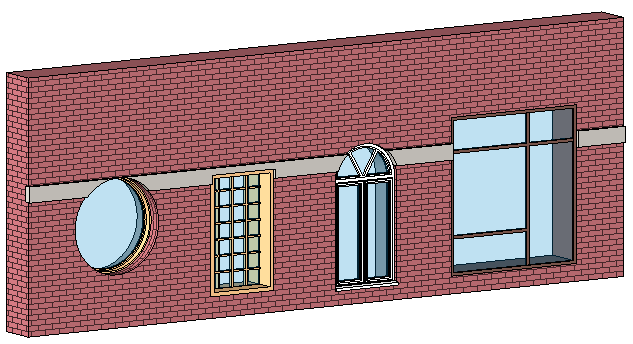

11. スイープが壁の付属品で切り取られるようにするには、次のように[切り取り可能]を選択します。

12. [OK]をクリックします。
