壁は、建築モデルの他の基本的な要素と同様に、定義済みのシステム ファミリ タイプのインスタンスであり、さまざまな標準的壁機能、構成、厚さを持っています。
壁のタイプ プロパティを変更してレイヤを追加または削除したり、複数の領域に分割したり、厚さや割り当てられたマテリアルを変更することで、これらの特性をカスタマイズできます。
建築モデルに壁を追加するには、[壁]ツールをクリックし、目的の壁タイプを選択し、そのタイプのインスタンスを平面図ビューまたは 3D ビューに配置します。
インスタンスを配置するには、リボン上のいずれかの描画ツールを選択し、壁の直線状の範囲を作図領域でスケッチするか、既存の線分、エッジ、または面を選択して定義します。スケッチしたパスまたは選択した既存の要素との相対的な壁の位置は、壁のインスタンス プロパティの 1 つである、位置基準の値で決まります。
壁を図面内に配置した後、スイープやリビールの追加、壁のプロファイルの編集、ドアや窓などのホストされたコンポーネントの挿入を行うことができます。
注: 壁を作成した後、ファイルを監査し、Revit でデータ構造を確認し、モデル内で見つかった問題の修正が必要になる場合があります。プロジェクト ファイルを監査するには、プロジェクトを開き、[開く]ダイアログで[監査]オプションを選択します。

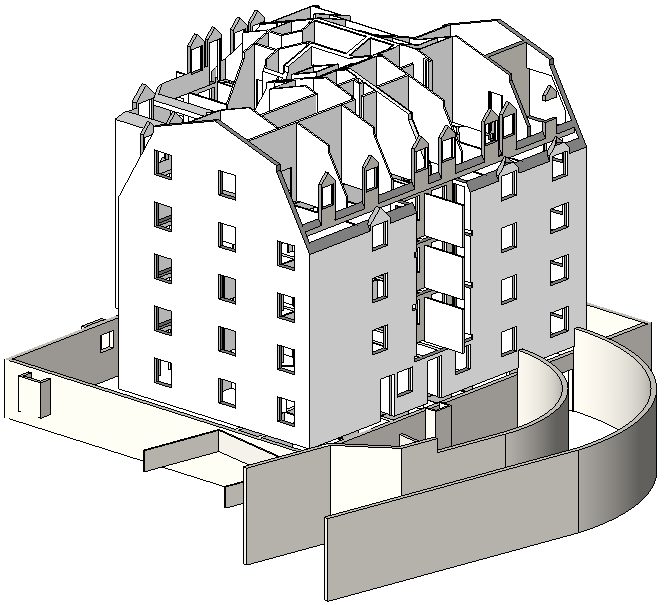

壁の 3D ビュー
