平面の鉄筋をスケッチする

有効なホスト内に鉄筋形状を手動で配置するには、共通のスケッチ ツールを使用します。

鉄筋スケッチは、次の属性を共有するときに、既存の形状にマッピングされます。

• 線分セグメントの数
• 結合した線分セグメントの形状
• フックの数
• フックの方向
• フックの曲げ寸法
• 標準またはスターラップのいずれかの形状タイプ

スケッチが既存の形状と一致しない場合には、鉄筋形状ブラウザおよびオプション バーの[鉄筋形状タイプ]ドロップダウン リストに、新しい形状が作成されます。

スケッチ ツールで鉄筋を配置する

1. 断面図ビューで、有効なコンクリート ホストを表示します。
2. [構造]タブ [鉄筋]パネル [鉄筋]をクリックします。
3. [修正 | 鉄筋を配置]タブ [配置の方向](または[配置のパース ビュー])パネル [鉄筋のスケッチ]をクリックします。
4. プロンプトが表示されたら、鉄筋をホストする要素を選択します。
5. スケッチ ツールを使用して、鉄筋形状をスケッチします。

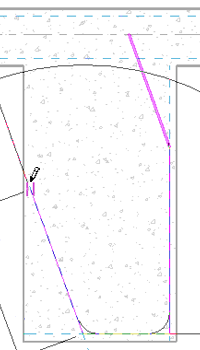

   鉄筋形状のスケッチ

   省略可能。他平面鉄筋を作成するには、[修正 | 鉄筋のスケッチを作成]タブ [鉄筋]パネル [多平面鉄筋]をクリックします。

6. 鉄筋形状の終端に、フックを追加します。

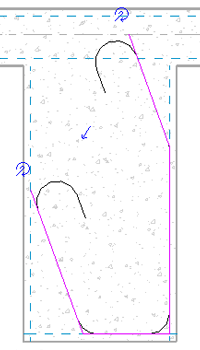

   スケッチした形状への鉄筋フックの追加

7. 鉄筋フックの位置と方向を設定します。

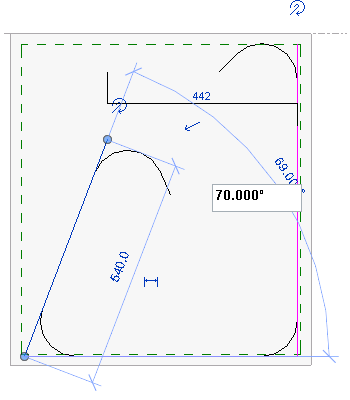

   ヒント: スケッチ モードでセグメントを操作する場合、仮寸法をクリックして新しい値を入力すると、長さと角度の寸法を手動で定義できます。これらの一時的な値を永続的に使用することもできます。


8. [修正 | 鉄筋のスケッチを作成]タブ [モード]パネル [編集モードを終了]をクリックしてスケッチを受け入れ、新しい形状を配置します。かぶり参照にスナップすることで、新しい鉄筋の形状が調整されます。
   注: 鉄筋を形状に変換すると、寸法は破棄されます。
