要素の面にマテリアルを適用する

[ペイント]ツールを使って、選択した要素またはファミリの面にマテリアルを適用します。このコマンドによって要素の構造は変更されません。

例

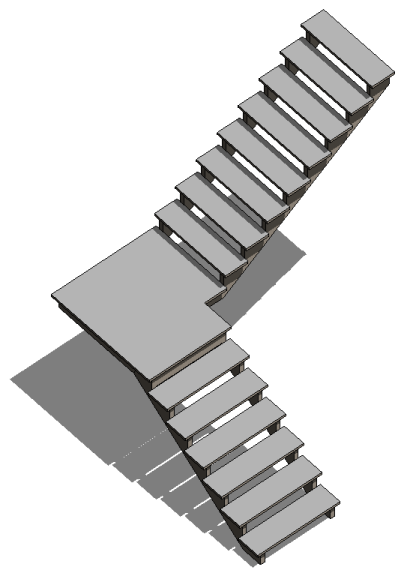

階段にペイントを行う(マテリアルを適用する)前

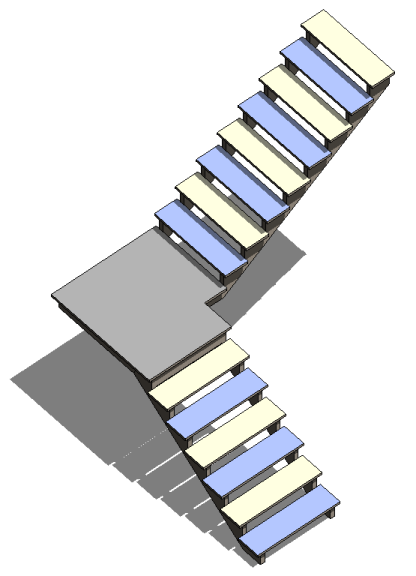

階段にペイントを行った(マテリアルを適用した)後

ペイントできる要素には、壁、屋根、マス、ファミリ、および床があります。

要素の近くにカーソルを合わせ、要素がハイライト表示されると、ペイントができます。[ペイント]ツールは、マテリアルを面の分割に適用する場合に特に便利です。

マテリアルのサーフェスパターンがモデルパターンである場合は、寸法記入または位置合わせ用にパターンの参照を選択することができます。

サーフェスをペイントするには

[修正]タブ [ジオメトリ]パネル (ペイント)をクリックします。
[マテリアルブラウザ]ダイアログで、マテリアルを選択します。ペイントツールを選択すると、マテリアルについてのみ参照できることに注意してください。
ハイライト表示する要素面に、カーソルを合わせます。目的の面を選択するには、[Tab]を押します。
ペイント済みの面をハイライト表示する場合、ステータスバーには、適用されているマテリアルが表示されます。
クリックしてペイントを適用します。
[マテリアルブラウザ]ダイアログで、[完了]をクリックします。

サーフェスのペイントについて

プロジェクトではマテリアルをファミリインスタンスに適用できません。ファミリエディタではマテリアルを面に適用する必要があります。
ペイントを削除するには、[ペイントを削除]ツールを使用します。
柱の面には、ペイントを適用できます。ただし、プロジェクトにペイント済みの柱のインスタンスを複数作成する場合は、ファミリエディタで柱を作成し、そこでペイントを適用します。
ファミリエディタを使用しているときは、タイプマテリアルのファミリパラメータを作成することができます。次にファミリのその面を、そのパラメータで塗ることができます。

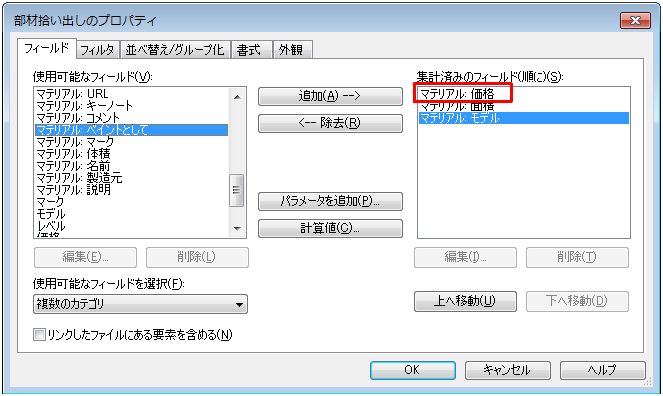

数量のレポートと集計では、ペイントツールを使用して適用されたマテリアルは、ホストオブジェクト要素のボディマテリアルとして使用されているマテリアルと区別されます。
