作業面

作業面は、ビューや要素のスケッチの基準点として使用される、仮想 2 次元サーフェスです。

[作業面] [セット] または[表示] または[ビューア]

プロジェクトの、[建築]、[構造]、または[設備]タブ
ファミリエディタの[作成]タブ

このセクションの内容

作業面について

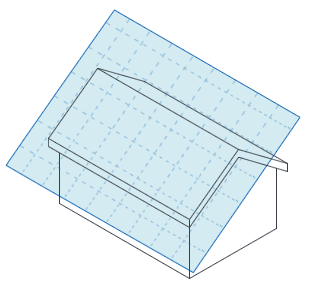

作業面は、仮想 2D サーフェスです。
作業面に関連付けられた要素について
作業面に基づくファミリ、またはレベルに基づかない要素(ホストされた要素)は作業面に関連付けられます。
ビューの作業面を表示する
作業面がビューにグリッドとして表示されます。
ビューの作業面を設定する
名前で選択するか、平面を選択するか、選択する平面上の線分を選択して作業面を選択します。
要素の作業面を変更する
このツールは、既存の作業面に平行な新しい作業面を選択するのに使用します。
作業面ビューアで編集する
モデルの作業面ベースの要素を修正するには、作業面ビューアを使用します。
作業面から要素の関連付けを解除する
要素要素が作業面に関連付けられていなければ、作業面と関係なくその要素を自由に移動できます。
作業面のグリッドを修正する
作業平面を使用する場合は、作業面のグリッドの間隔を変更したり、グリッドのサイズを変更したり、グリッドを回転することができます。
[作業面]ダイアログ
[作業面]ダイアログを使用すると、ビューの作業面を表示、変更したり、作業面に基づく要素の作業面を表示、設定したり、関連付けを解除できます。

親トピック: ツールと技法
