垂直構造柱を配置する

平面図ビューと 3D ビューに柱を追加します。

タスクのコンテキストをここに入力します(省略可)。

1. リボンの (構造柱)をクリックします。

   アクセス方法

   • [構造]タブ [構造]パネル (柱)
   • [建築]タブ [構築]パネル [柱]ドロップダウン (構造柱)
2. プロパティ パレットで、[タイプ セレクタ]ドロップダウン リストから柱のタイプを選択します。
3. オプション バーで、次の項目を指定します。
   • [配置後に回転]。柱を配置してすぐに回転させるには、このオプションを選択します。
   • [レベル]。(3D ビューのみ)柱の基準のレベルを選択します。平面図ビューでは、ビューのレベルは柱の基準レベルです。
   • [深さ]。この設定では、柱を基準から下に向かって描画します。基準から上に向かって柱を描画するには、[高さ]を選択します。
   • [レベル/指定]。柱の上端のレベルを選択するか、[指定]を選択して、柱の高さを指定します。
4. クリックして柱を配置します。

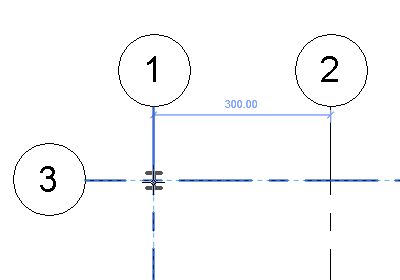

   柱が既存のジオメトリにスナップされます。グリッド交点に柱を配置すると、両方の通芯のセットがハイライト表示されます。



   柱を配置しているときに柱の向きを変更するには、[Spacebar]を押します。[Spacebar]を押すたびに、選択した位置にある交差通芯に対して位置合わせされるように、柱が回転します。通芯がない場合には、[Spacebar]を押すと、柱が 90 度回転します。
