多くの照明アプリケーションは垂直な壁に取り付けられています。
ウォールマウントのシミュレーション設定は、サーフェスマウントおよび埋め込み照明向けUL1598テスト手順のガイドラインに従っています。自然対流と温度分布をシミュレートするには、テストする壁を空気のボリュームに内包します。テストボックスを作成する方法はいくつかあり、物理テストとどの程度一致させるかによって異なります。壁面テストボックスモデルのディテールの量により、熱がどの程度壁に伝導するかが変わります。
サーフェス ウォール照明
解析領域はテスト構造の構成に応じて作成します。各構成に対して、テスト構造の周囲に空気のボリュームを作成し、自然対流による空気の流れと伝熱をシミュレートします。
サーフェスウォール型照明をシミュレートする方法は3つあります：
断熱壁
器具を直接断熱壁に取り付けます。熱は壁に伝導しないため、熱が自然対流によってのみ除去される「ワーストケース」条件をシミュレートすることになります。設計オプションを簡単に比較するにはこの構成を使用してください。
ジャンクションボックスや取り付けブラケットなどを含めないでください。結果にはほとんど影響なく、メッシュと実行時間の増大につながります。

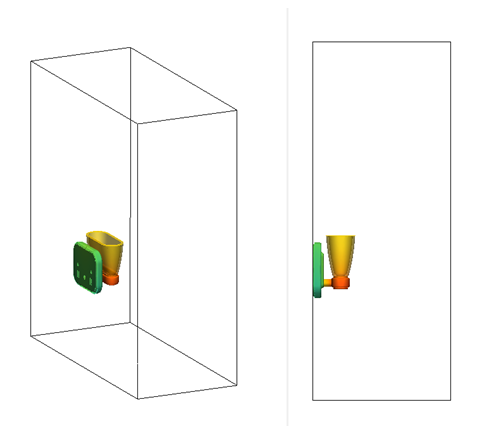

- ライトは下の開口部から全体長さの1/3の位置に配置します。
- 左側が側面図、右側が 正面図です。
注: 空気は下から流入し、上から流出します。理想的な流れプロファイルとトラブルシューティングに関する詳細
簡略化されたテストボックスの構造
この構成では、器具から熱が伝導し周囲の空気に対流で放出されます。これは実際の構成を再現したものではありませんが、壁の未知なヒートシンク特性を除外し、温度管理された部屋内のULサーマルテスト戦略に似た構成です。

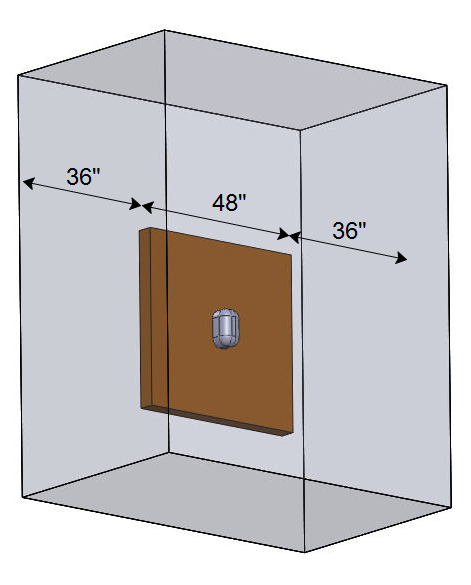

- 寸法 48” x 48” x 4.5”の木製ブロックの中央に器具を取り付けます。
- ジャンクションボックスや取り付けブラケットは含めません。
- デフォルト材料データベースから硬質木材を割り当てます。

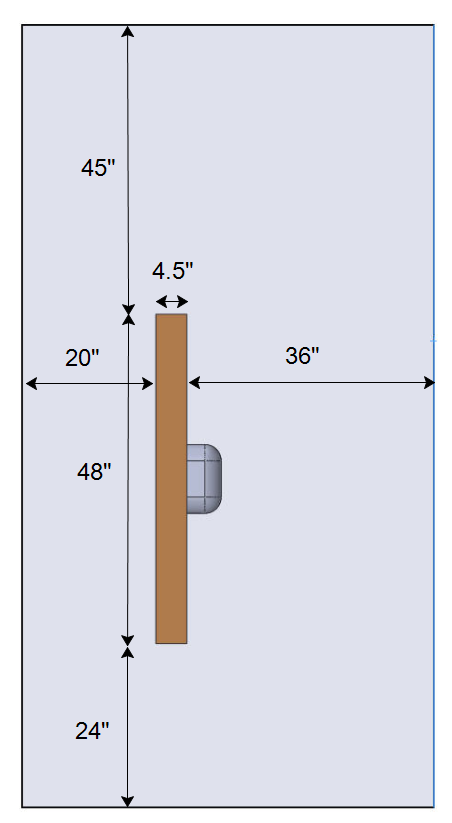

壁と器具を取り囲む空気ボリュームは次の寸法にしてください：
- 壁上部から 45”
- 壁下部から 24”
- 壁正面、両側面から 36”
- 壁背面から 20”
|
|
UL指定のテストボックス構造
UL Test SetupはHardwood構成と同じ寸法ですが、木材のベースの代わりにUL Testボックスを使用したものです。実際のULテストに忠実なモデルを作成するにはこれを使用します。

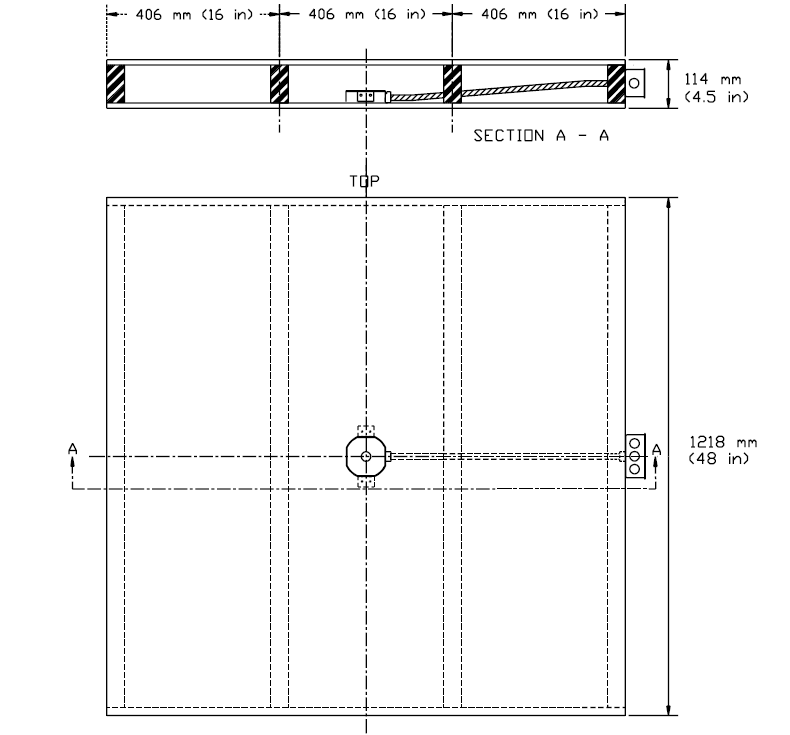

UL 1598仕様に指定された通りに壁テスト構造を作成します。
- 正面と背面は48 inchの正方形合板です。
- 側面は2 x 4の木製部材です。
- 終端は1 x 4の木製部材です。
- 内部の支持部材は2 x 4の木製部材です。
CADで八角形のジャンクションボックスを簡略化し板金のディテールを削除します。
テスト構造を空気ボリュームの中に収めます。テスト構造を取り囲む空気ボリュームは次の寸法にしてください：
- 壁上部から 45”
- 壁下部から 24”
- 壁正面、両側面から 36”
- 壁背面から 20”
ウォール埋め込み型照明
解析領域はテスト構造の構成に応じて作成します。各構成に対して、テスト構造の周囲に空気のボリュームを作成し、自然対流による空気の流れと伝熱をシミュレートします。
埋込型照明をシミュレートする方法は2つあります：
簡略化されたテストボックスの構造
この構成では、器具から固体空気への熱の伝導をモデル化します。これは実際の構成を再現したものではありませんが、壁の未知なヒートシンク特性を除外し、温度管理された部屋内のULサーマルテスト戦略に似た構成です。

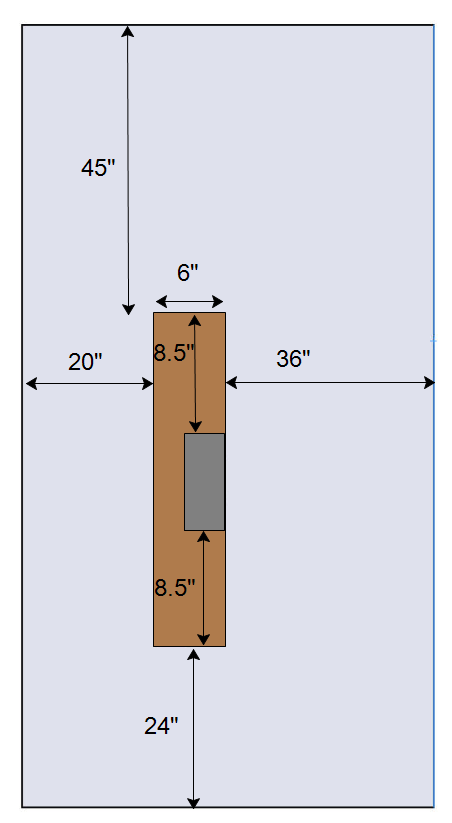

- 器具を木製ブロックに埋め込み、器具周囲に8インチのクリアランスを持たせます。ブロックの深さは6インチにします。
- ジャンクションボックスや取り付けブラケットは含めません。
- デフォルト材料データベースから硬質木材を割り当てます。
壁と器具を取り囲む空気ボリュームは次の寸法にしてください：
- 壁上部から 45”
- 壁下部から 24”
- 壁正面、両側面から 36”
- 壁背面から 20”
UL指定のテストボックス構造
UL Test SetupのシミュレートにはHardwood構成と同じ寸法を使用します。実際のULテストに忠実なモデルを作成するにはこれを使用します。木製のベースの代わりに、UL 1598で定義されたUL Testボックスを使用します：
- 正面と背面は1/2インチの合板です。
- 「ノーマル温度」テストを実施するには、テスト構造に断熱材料を含めません。
- 「アブノーマル温度」テストを実施するには、テスト構造に断熱材料を含めます。

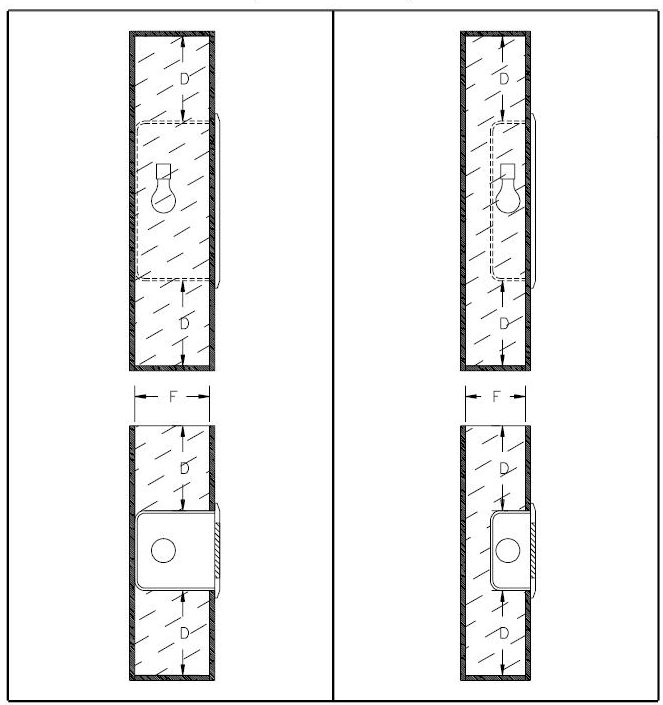

次の図では、最小の D = 8.5 インチ、F = 6 インチを指定しています。（照明がより深い場合にはFの値を大きくします。）上の図は平面図です。下の図は側面図です。

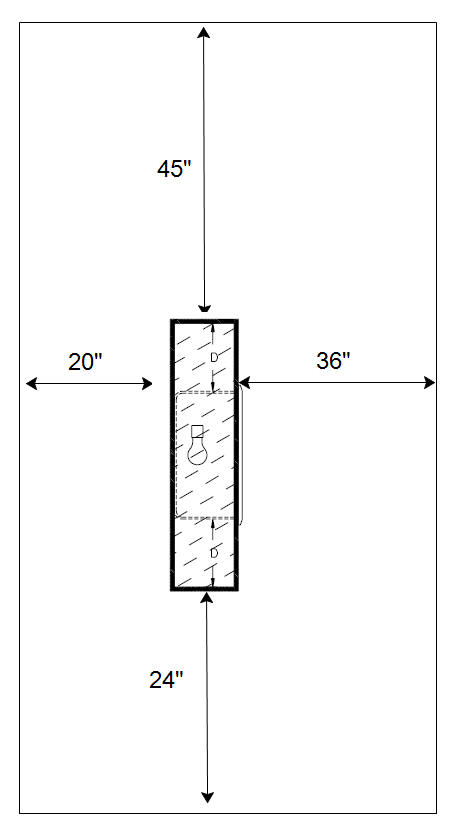

テスト構造を空気ボリュームの中に収めます。テスト構造を取り囲む空気ボリュームは次の寸法にしてください：
- 壁上部から 45”
- 壁下部から 24”
- 壁正面、両側面から 36”
- 壁背面から 20”
境界条件
- 空気ボリュームの上部、下部に開口部を定義するには、両方の面に 静ゲージ圧 = 0 を適用します。
- 下面(流入口): [静温度] = 周囲温度を指定します。
- 熱負荷は照明のタイプによって異なります。LEDの場合はここをクリック。蛍光灯の場合はここをクリック。
参考文献: UL 1598
