流出口条件

この手順では、バルブ流出口に周囲圧力条件を割り当てます。(これは、流れがデバイスから流出する場合の一般的なモデル化方法です。)

1. 流出口サーフェスをクリックします。

2. [境界条件]状況依存パネルで[編集]をクリックします。

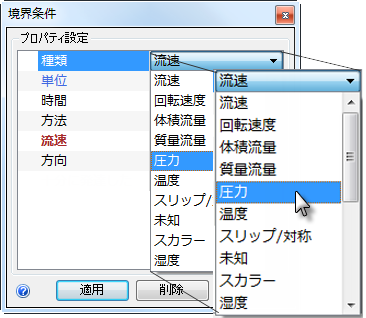

3. [種類]の行で[圧力]を選択します。

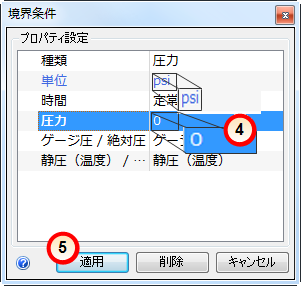

4. 単位は Psi のままにし、圧力 = 0 に設定します。

5. [適用]をクリックします。

これで、流出口をシミュレーションする、静ゲージ圧 0 が定義されます。

次のような設定になっていることを確認します。

6. 境界条件が流出口に適切に適用されているか確認するには、デザインスタディバーと流出口サーフェスの色付きのストライプをチェックします。
