この手順では、流入口サーフェスに速度を割り当てます。

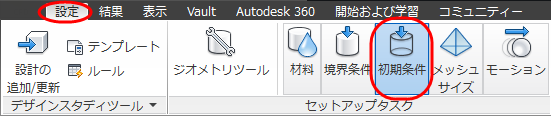

1. [設定]タブで[境界条件]をクリックします。
2. すべての部品を再表示するために、モデルの外側で[Ctrl]キーを押しながらマウスの中央ボタンをクリックします。

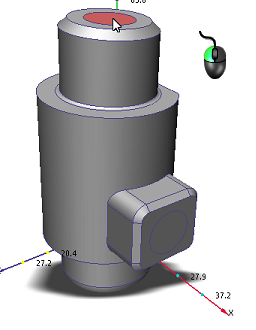

3. 流入口面をクリックして選択します。
4. [境界条件]状況依存パネルで[編集]をクリックします。

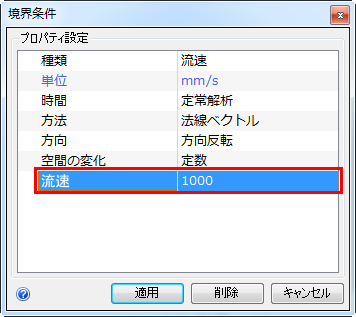

5. [流速]行に 1000 と入力します。[適用]をクリックします。
次のような設定になっていることを確認します。

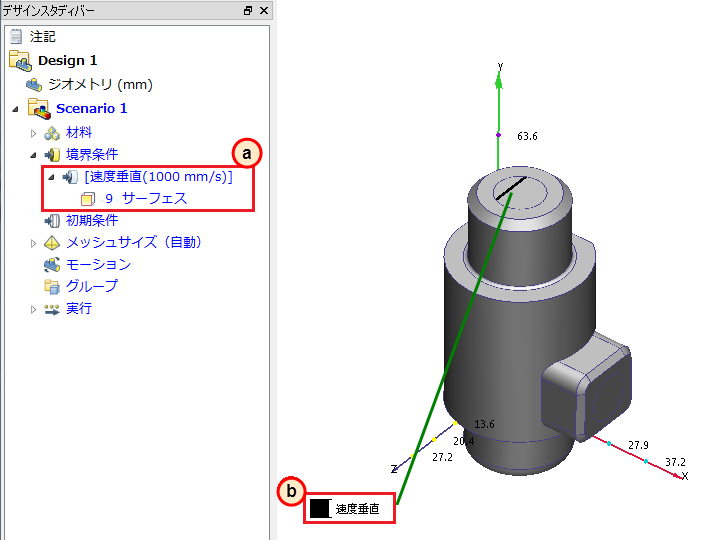

6. 境界条件が流入口に正しく適用されているか確認するために、デザイン スタディ バーと流入口サーフェスの色付きのストライプをチェックします。
- a. デザイン スタディ バーで、流入口の条件の値を確認します。
- b. 流入口面のストライプが、凡例にある境界条件の種類に対応する必要があります。
この実習では、一定の速度を適用しました。多くのバルブのシミュレーションで、流量または圧力損失が既知となっています。指定速度の代わりに、いずれかの条件を必要に応じて使用することができます(同じ流入口には複数の流れ条件を適用しないでください)。
