このステップでは、ディシジョンセンターのサマリー断面と重要値セクションを使って圧力損失を評価します。このツールにより結果データをきわめて素早く確認できます。
平面を右クリックし、シェーディングを選択します。
ベクトルを非表示にするには、平面を右クリックし、ベクトルを選択します。なしを選択します。

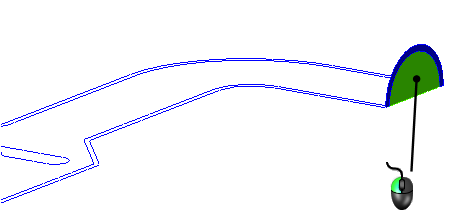

平面をクリックし、サーフェス整列アイコンをクリックします。流入口サーフェスを選択します。
平面をサマリー平面にするには、平面状況依存パネルでサマリーを作成します。をクリックします。
結果の比較を開始するには、クイックアクセスツールバーでディシジョンセンターをクリックします。

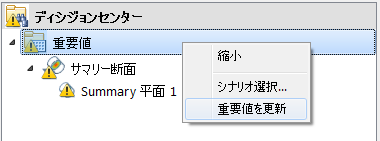

ディシジョンセンターで、クリティカル値を右クリックし、クリティカル値の更新をクリックします。

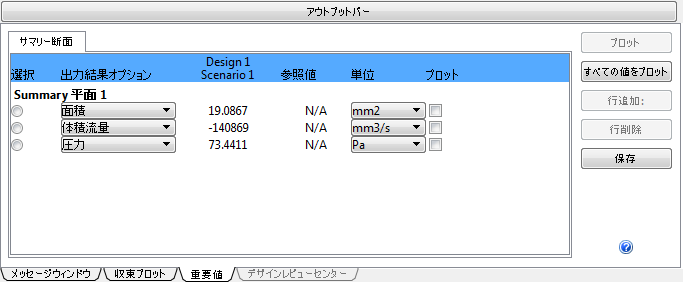

注: アウトプットバーの重要値タブ上に表示されたサマリー平面を確認します
注: 流入口の圧力はシステム通過時の圧力損失です（流出口圧力が0のため）。
