結果のアニメーションを行うと、結果を時系列順に確認できます。このケースでは、バルブが急速に熱せられる様子を理解するのに役立ちます。アニメーションにより、時間の経過とともに温度分布が変化する様子を理解できます。この種類の情報は、故障につながる熱応力を調べるのに便利です。
解析結果タブで平面をクリックします。
平面の向きを設定するには、平面をクリックし、状況依存ツールバーでこのアイコンをクリックします：
Z
切断面を対称面の近くに移動します。
温度結果平面を表示するには、平面状況依存パネルの結果メニューで、温度を選択します。

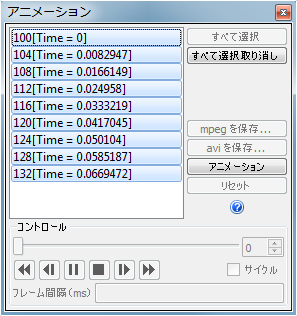

アニメーション ダイアログを開くには、モデルの外側を右クリックし、アニメーションを選択します。
すべて選択ボタンをクリックします
アニメーションボタンをクリックします。
再生ボタンをクリックして、結果アニメーションを表示します
アニメーションを停止するには、中止ボタンをクリックします。
アクティブな結果リストをクリアするには、リセットボタンをクリックします。
おめでとうございます！演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
